Détails sur le produit:
|
| Application typique: | Mesure de densité de réservoir et de tuyau | Chaîne de mesure: | 0.5~2.5g/cc (³ de 500-2500kg/m) |
|---|---|---|---|
| Alimentation d'énergie: | 24VDC, ≥50 mA | Sortie de signal: | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
| La température d'opération: | -50~+200℃ | Pression d'utilisation maximum: | barre 207 (3000 livres par pouce carré) |
| Connexion de processus: | Norme ANSI 150 à 1500 rf, DN 50 PN16, DN 50 type sanitaire de PN40, de film encreur et de RJT | Logement du type: | Caisse bleue électrique de fonte d'aluminium, caisse jaune lumineuse de fonte d'aluminium, boîtier e |
| Mettre en évidence: | Indicateur de niveau de réservoir de radar de fourchette,Mètre de densité de diapason de tuyau,Densitomètre portatif de diapason |
||

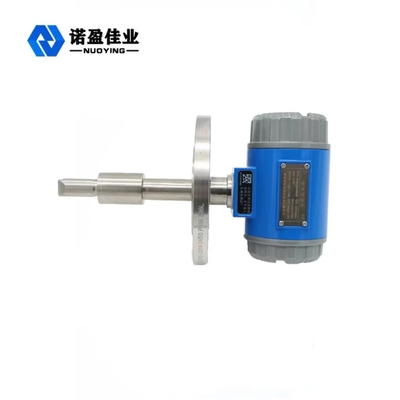

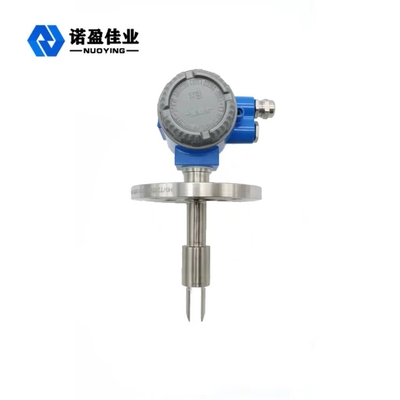

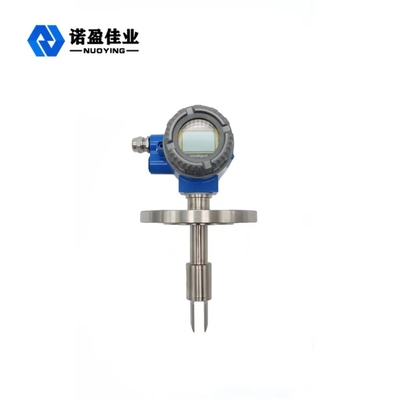

Facile d'installer et employer le densitomètre de diapason de la mesure NYDE-CR de densité de réservoir et de tuyau
Le type densitomètre de NYYC-MD d'insertion peut être employé pour la détection en ligne en temps réel de densité. Il peut être employé dans l'à régulation de processus des produits avec la densité comme paramètre de base ou le contrôle de qualité avec le pourcentage solide ou le pourcentage de concentration comme référence. Utilisant le type installation d'insertion, très utilisée dans les canalisations, les conteneurs ouverts de réservoir et des conteneurs fermés de réservoir dans la densité liquide de détection de densité de médias dépend directement de la fréquence de vibration reçue par le diapason inséré dans le milieu. Capteur de température intégré de capteur pour fournir la compensation de température. Très utilisé en pétrole, chimique, brassant, traitement de nourriture, pharmaceutique et minéral (tel que l'argile, le carbonate, le silicate, etc.), applications spécifiques dans les industries ci-dessus dans la détection diversifiée d'interface de canalisation, remuant la détection de densité de mélange, surveillance de point final de réacteur, détection d'interface d'ionizer.
Principe de fonctionnement de densitomètre de diapason de NYDE-CR
Le capteur travaille au principe de la vibration composante, l'élément étant la pièce de diapason immergée dans le liquide mesuré. La pièce de diapason sent les vibrations par un dispositif piézoélectrique intrinsèque fixe à l'extrémité inférieure du corps de fourchette. La fréquence de vibration est détectée par un dispositif piézoélectrique secondaire fixe à l'autre bout de la fourchette, et alors le signal est amplifié par un circuit au dessus. La densité du liquide et la fréquence de la vibration quand les écoulements liquides mesurés sont étroitement liés, et quand la densité des changements liquides mesurés, la fréquence de la vibration quand le liquide coule également des changements. Par l'équation D=Ko+KIT+KETz, la densité du liquide mesuré peut être calculée exactement.
D = densité du milieu mesuré sans calibrage (³ de kg/m)
T = fréquence de vibration (μs).
Ko, Ki, K2 = constantes
Dans le procédé de détection de densité, le densitomètre embrochable de NYYC-MD peut automatiquement compenser l'effet de la température sur la densité du (d) moyen mesuré, et la pression n'exerce aucun effet significatif sur la densité.
Paramètres techniques de densitomètre de diapason de NYDE-CR
| Application typique | Mesure de densité de réservoir et de tuyau |
| Logement du matériel | Fonte d'aluminium |
| Chaîne de mesure | 0.5~2.5g/cc (³ de 500-2500kg/m) |
| Chaîne de calibrage | 0.5~2.5g/cc (³ de 500-2500kg/m) |
| Alimentation d'énergie | 24VDC, ≥50 mA |
| Sortie de signal | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
| La température d'opération | -50~+200℃ |
| Pression d'utilisation maximum | barre 207 (3000 livres par pouce carré) |
| Connexion de processus | Norme ANSI 150 à 1500 rf, DN 50 PN16, DN 50 type sanitaire de PN40, de film encreur et de RJT |
| Matériel commun | 316L, acier inoxydable, Hastelloy |
| Revêtement de corps de fourchette | Norme, PTFE, polissage électrolytique |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 |
| Logement du type | Caisse bleue électrique de fonte d'aluminium, caisse jaune lumineuse de fonte d'aluminium, boîtier en acier inoxydable |
Caractéristique de conception de densitomètre de diapason de NYDE-CR
1. Approprié aux réservoirs, aux canalisations, à l'écoulement ou à la mesure stationnaire de densité de médias. Approprié à mesurer la température à hautes températures et basse, milieu de grande viscosité contenant des impuretés.
2. Dispositif électronique sur microprocesseur de conversion, traitement des signaux de intégration, calcul et fonctions diagnostiques.
3. La mesure en ligne continue de la densité et de la température liquides, haute précision, plus sûr et fiable, peut être directement employée pour la production à régulation de processus.
4. Il peut communiquer directement avec le PC par l'interface RS485, et les utilisateurs peuvent directement exécuter la configuration de noeud, le diagnostic de défaut et les données en ligne l'ouvrant une session.
5. Tout en mesurant la densité et la température, la densité de base, le pourcentage de concentration, le pourcentage de masse, le pourcentage de volume et d'autres paramètres peuvent être calculés.
6. Excellente structure de protection contre surpression, stabilité de température supérieure, conception de joint, robuste et fiable complètement soudée.
7. Facile à installer et employer, insèrent le liquide pour montrer la lecture.
8. Entretien simplifié, aucun nettoyage régulier.
9. Calibrage sans source de référence standard, aucun calibrage de laboratoire, aucune interruption de processus.
10. D'une sécurité inhérente pour les sites dangereux, hygiénique pour des sites de production alimentaire.
