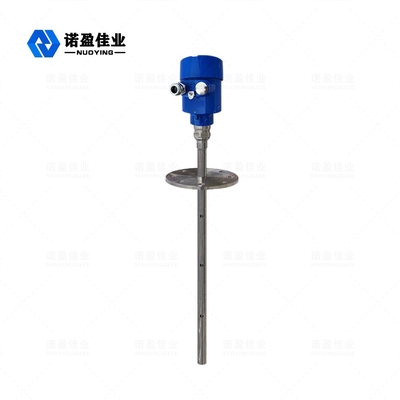

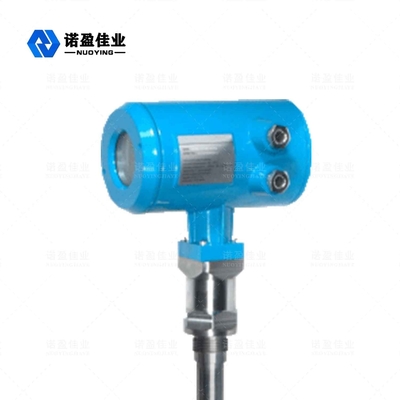

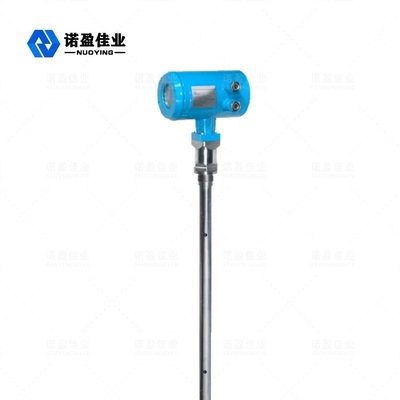

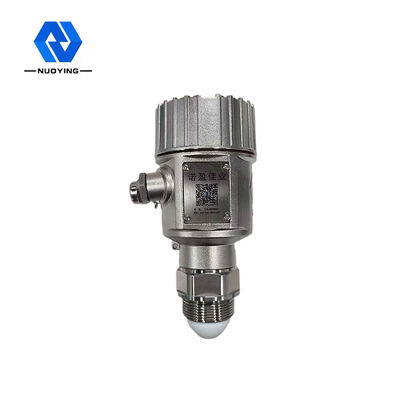

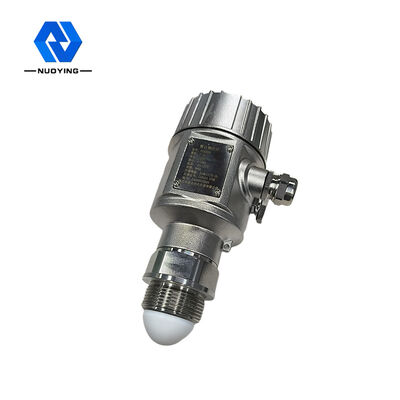

émetteur de niveau de radar liquide de la vague NYRD704 guidée de 6m non néfaste

Non-néfaste à l'émetteur de niveau de radar liquide de la vague guidée NYRD704 du corps humain 6m

Principe de fonctionnement de niveau d'émetteur du radar NYRD704

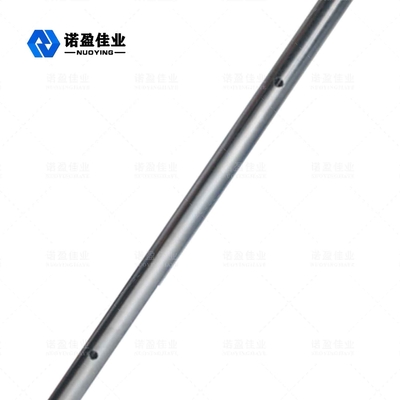

Le radar de vague guidée émet les impulsions à haute fréquence de micro-onde qui voyagent le long du composant de détection (le câble en acier ou la tige en acier). En rencontrant le milieu mesuré, une partie de l'énergie d'impulsion est de retour reflété due au changement soudain de la réflexion causante de constante diélectrique. L'intervalle entre l'impulsion émise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.

Entrée :

Le radar de vague guidée est un instrument de mesure basé sur le principe du voyage de temps. L'onde de radar voyage à la vitesse de la lumière et le temps de déplacement peut être converti en signal de niveau par l'électronique. La sonde émet une impulsion à haute fréquence et la propage le long d'une sonde de câble ou de tige. Quand l'impulsion rencontre la surface du matériau, on le reflète de retour et est reçu par le récepteur dans l'instrument, qui convertit le signal de distance en signal de niveau.

Le signal reflété est transmis le long de la sonde de câble ou de tige aux circuits électroniques de l'instrument. Le microprocesseur traite le signal et identifie les échos produits par l'impulsion de micro-onde sur la surface du matériau.

L'identification correcte du signal d'écho est faite par le logiciel d'impulsion. La distance D à la surface du matériau est proportionnelle au voyage T de temps d'impulsion :

× T/2 de D = de C (C est la vitesse de la lumière).

Puisque la distance E du réservoir vide est connue, le niveau matériel L est :

L = E-D

Sortie :

Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adaptent automatiquement l'instrument à l'environnement de mesure et correspondent à la sortie 4-20mA.

Caractéristique de conception de niveau d'émetteur du radar NYRD704

le mètre de niveau du radar 1.Intelligent adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. Mesure de contact, exactitude élevée de mesure, une mesure plus précise. En attendant, le radar de vague guidée est anti-adhésif et non affecté par la température externe telle que la température et l'adhérence moyennes.

2. un grand choix de méthodes de connexion de processus et de types d'élément de détection font les séries 70X ont guidé le mètre de niveau de radar de vague approprié pour différentes conditions et applications de travail complexes. Comme la haute température, haute pression, bas milieu de constante diélectrique.

le mode de fonctionnement de l'impulsion 3.Adopting, le produit émet extrêmement - puissance faible et peut être installé dans divers conteneurs en métal et de non-métal, qui est inoffensif au corps humain et à l'environnement.

Paramètres techniques d'émetteur de niveau du radar NYRD704

Note : Selon les conditions spécifiques des utilisateurs peuvent être les produits adaptés aux besoins du client de conception.
