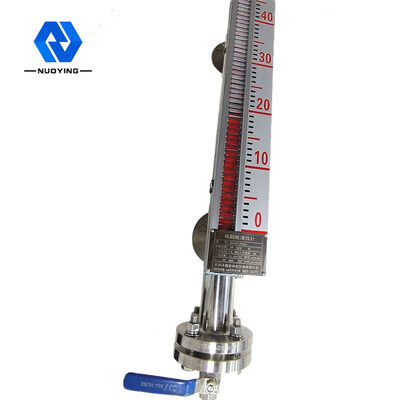

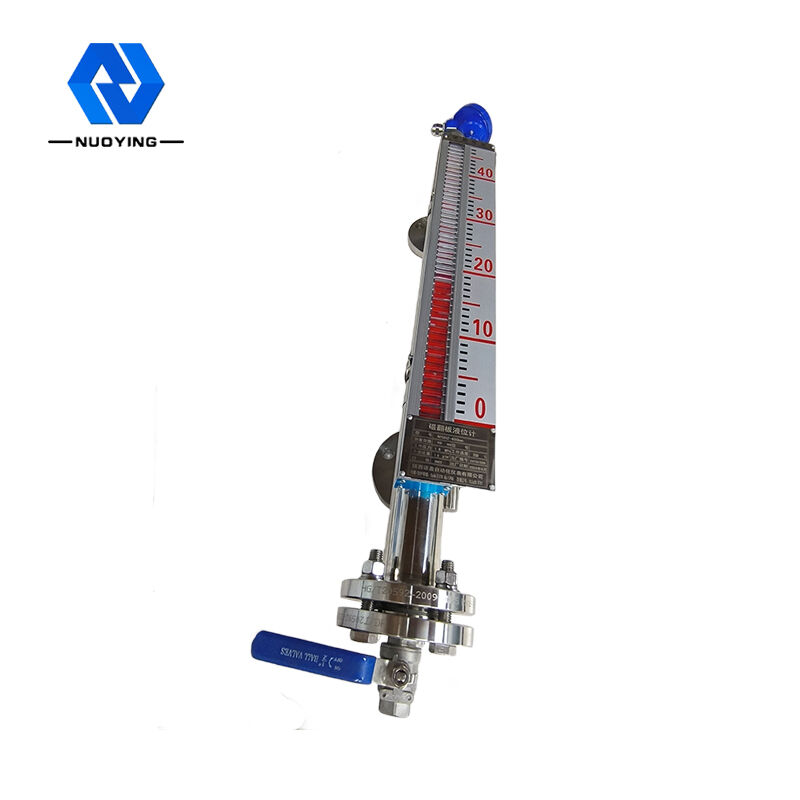

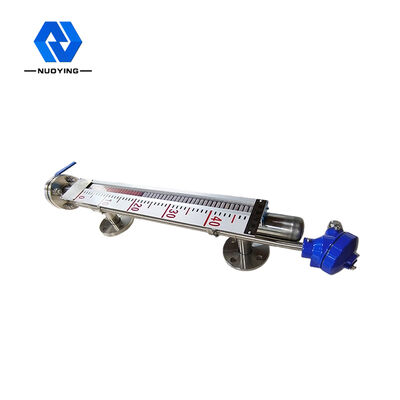

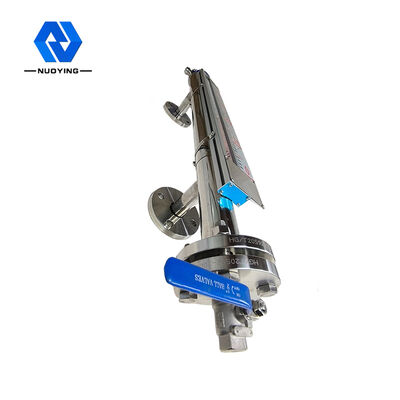

émetteur de niveau magnétique de l'aileron 20mA pour NYUHZ liquide

Mètre de niveau escompté NYUHZ d'aileron magnétique liquide de 20mA

Principe de fonctionnement de niveau de mètre d'aileron magnétique de NYUHZ

Le mètre de niveau d'aileron magnétique peut être utilisé dans diverses tours, réservoirs, réservoirs, navires et chaudières sphériques et tout autre équipement pour la détection de niveau moyen. Le mètre de niveau d'aileron magnétique peut être fortement scellé, étanche et approprié à la haute température, à la haute pression et à la résistance à la corrosion.

Le mètre de niveau d'aileron magnétique a une cavité (appelée le tube de mesure ou le tube de principal organisme) qui tient le flotteur, et la cavité est reliée au navire par une bride ou toute autre connexion appropriée. La chambre est reliée au navire par des brides ou d'autres connexions appropriées pour former une tringlerie. Selon le principe du dispositif se reliant, car le niveau liquide dans les changements de navire en haut et en bas, le niveau liquide de la chambre est la même taille que le niveau liquide dans le navire. Le niveau liquide à l'intérieur de la chambre est la même taille, ainsi il conduit le flotteur à l'intérieur de la chambre pour se déplacer en haut et en bas, montant et tombant avec le niveau liquide à l'intérieur du navire. Actuellement nous ne pouvons pas voir le niveau liquide, ainsi un affichage magnétique de colonne de secousse est installé en dehors de la cavité. Quand le niveau dans les hausses et les chutes mesurées de navire, le flotteur magnétique dans le tube de corps du mètre de niveau monte également et des chutes, et l'aimant permanent à l'intérieur du flotteur est transféré à l'indicateur de colonne magnétique de secousse par l'accouplement magnétique, conduisant la colonne rouge et blanche de secousse pour renverser 180° quand le niveau liquide monte, les changements de colonne de secousse du blanc au rouge, et quand le niveau liquide tombe, des changements de colonne de secousse du rouge au blanc, et de la jonction blanc rouge de l'indicateur est la taille réelle du niveau liquide à l'intérieur du navire, de ce fait réalisant l'indication claire du niveau liquide.

Caractéristique de conception de niveau de mètre d'aileron magnétique de NYUHZ

1. Opération de structure, vigoureuse et fiable, stable simple.

2. L'échelle d'affichage de champ est claire, attirante et facile à lire.

3. Peut mesurer et indiquer le niveau du liquide corrosif, inflammable, toxique, à hautes températures, remué et pollué.

4. Un grand choix de formes d'installation, un grand choix de formes de connexion peuvent être choisies.

5. La gamme de pression de conception est de plein vide à 10MPa.

6. Température ambiante de conception -160~+450℃.

7. La conception professionnelle pour la pression et la température spéciales est disponible.

Paramètres techniques de mètre de niveau magnétique d'aileron de NYUHZ

Champ de niveau d'application de mètre d'aileron magnétique de NYUHZ

La jauge de niveau d'aileron magnétique convient à l'affichage de niveau liquide sur le produit chimique, le pétrole et d'autres conteneurs d'équipement industriel. La jauge de niveau d'aileron magnétique peut être en plus installée avec une jauge de niveau et un commutateur de niveau liquide pour la transmission à distance de signal. La boule de flotteur est conçue avec des processus spéciaux tels que la haute température, la haute pression et le faible densité, et la sélection de différents matériaux tels que le titane, le 316L, et le PTFE peut assurer le produit. Approprié à tous besoins de niveau liquides de mesure sur le terrain. Actuellement, la jauge de niveau d'aileron magnétique a été très utilisée dans la mesure de niveau liquide et le contrôle dans le pétrole, le produit chimique, la métallurgie, le courant électrique, la nourriture, pharmaceutique, fabrication du papier et d'autres industries.
