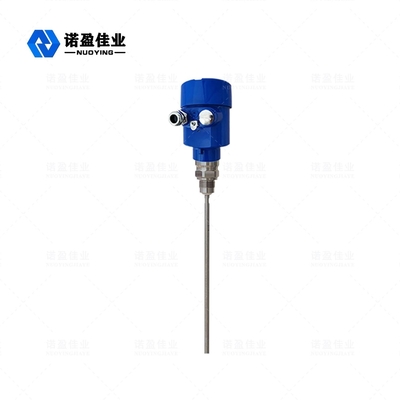

NYRD702 a guidé l'émetteur de niveau IP67 de radar aucune poussière liquide de mélange

Non le mélange IP67 du liquide, la poussière NYRD702 a guidé l'émetteur de niveau de radar

NYRD702 a guidé le principe de fonctionnement de niveau d'émetteur de radar

L'impulsion à haute fréquence de micro-onde envoyée par les propagations de radar de vague guidée le long du composant de détection (câble en acier ou tige en acier). En rencontrant le milieu mesuré, il cause la réflexion due au changement soudain de la constante diélectrique, et la partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.

Entrée :

Le signal reflété est transmis au circuit électronique de l'instrument le long de la sonde de câble ou de tige. Le microprocesseur traite le signal et identifie l'écho produit par l'impulsion de micro-onde sur la surface du matériau. La reconnaissance de signal correcte d'écho est accomplie par le logiciel d'impulsion.

La distance D de la surface du matériau est proportionnelle au voyage T de temps d'impulsion :

D=C×T/2 (C est la vitesse de la lumière).

Puisque la distance E du réservoir vide est connue, le niveau matériel L est :

L=E-D

Sortie :

Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie 4-20mA.

NYRD702 a guidé la caractéristique de conception de niveau d'émetteur de radar

le mètre de niveau du radar 1.The intelligent adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. Mesure de contact, exactitude élevée de mesure, une mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par la température externe telle que la température et l'adhérence moyennes.

2. un grand choix de modes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des mètres de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme la haute température, la haute pression et les bas médias de constante diélectrique.

le mode de fonctionnement de l'impulsion 3.With, le produit a extrêmement - basse puissance d'émission et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.

NYRD702 a guidé des paramètres techniques d'émetteur de niveau de radar

Note : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs.

NYRD702 a guidé le champ de niveau d'application d'émetteur de radar

usines 1.Power : Réservoirs, pompes de silo, poches de vapeur, stockage de cendre, réservoirs de stockage de pétrole, etc.

2.Oilfield : Réservoirs bruts de stockage d'huile, réservoirs de raffinage de stockage d'huile, bassins de décantation, réservoirs d'eaux d'égout, etc.

3.Chemical : Tour de distillation de pétrole brut, silo de matière première, silo intermédiaire, réservoir de réaction, réservoir d'ammoniaque, etc.

4.Metallurgy : Silos de matière première, silos matériels auxiliaires, réservoirs de tampon de cellule électrolytique, etc.

5.Pharmaceuticals : Cuves de stockage, séparateurs, cuves de fermentation, etc. pharmaceutiques chinois.

6.Paper : Silo de matière première, tour de stockage, tambour sécheur, silo chimique de stockage de matériels, etc.

7.Other : Carrière, protection de l'environnement, construction navale et d'autres industries.
