Détails sur le produit:
|
| Modèle de produit: | NYSP-UK862 | Longueur de sonde: | 500mm |
|---|---|---|---|
| Alimentation d'énergie: | 24VDC, C.A. 220V | Température ambiante: | - 40 | + ℃ 80 |
| Pression de processus: | -0.1~2.0MPa | À retard de temps: | 0~30s réglable |
| alarme: | Limite supérieure ou inférieure, réglable sur le site | Catégorie anti-déflagrante: | ExiaIICT6Ga, ExdIICT6Gb |
| Mettre en évidence: | Capteur de niveau d'accès de Rod Type rf,Type liquide commutateur d'accès de rf de niveau,Commutateur de niveau d'accès de 24VDC rf |
||

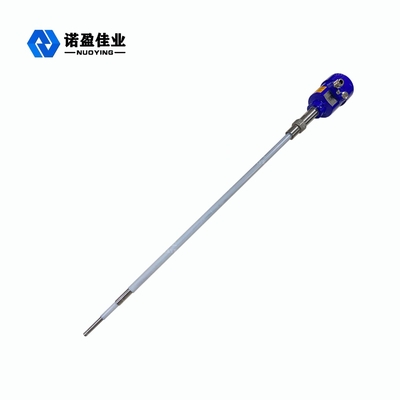

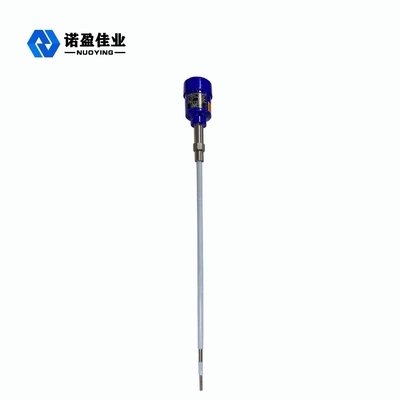

Contrôle de niveau intelligent de l'eau de commutateur de niveau de liquide de commutateur de niveau d'accès de rf
Description de commutateur d'accès de radiofréquence
Le principe de travail du commutateur de niveau d'accès de radiofréquence est basé sur la technologie capacitive de la radiofréquence (rf). Une radiofréquence est appliquée à la sonde et, par l'analyse continue, les effets provoqués par l'environnement environnant sont déterminés. Puisque tous les matériaux ont une constante diélectrique et leur conductivité est différente de celle d'air, quand la sonde est en contact avec le matériel, toute l'impédance reflétée par les petits changements de décalage de capacité. Puisque la sonde activée et le mur de conteneur constituent les deux plats polaires du condensateur, l'isolateur de la sonde et l'air environnant deviennent le matériel diélectrique, quand l'air (dont la constante diélectrique est 1,0) est remplacé par n'importe quel autre matériel (la constante diélectrique > 1), l'effet capacitif est augmentée, changeant de ce fait l'impédance de l'application. C'est-à-dire, le changement de la valeur de capacité cause le changement de l'impédance. Cet effet est mesuré par le circuit et comparé à la référence établie par l'arrangement de sensibilité (circuit).
Principe de fonctionnement de commutateur d'accès de radiofréquence
L'arrangement correct de la sensibilité du commutateur de niveau d'accès de rf affectera le changement correct de la sortie de capteur. Le circuit nul-KoTeTM de la sonde peut faire le circuit de mesure ignorent le matériel accumulé sur la sonde. Autrement il causera l'échec de la sensibilité. Le circuit nul-KoTeTM est excité avec le même potentiel de radiofréquence appliqué à la sonde de détection. Puisque le courant ne peut pas couler au même potentiel, le circuit nul-KoTeTM interrompt l'écoulement du courant qui découlerait normalement de la sonde activée par le matériel en vrac dans le mur de navire. Ceci mesure le matériel autour de la sonde activée, pas le matériel accumulé.
Paramètre technique de commutateur d'accès de radiofréquence
| Application typique | Les alarmes "niveau bas" élevées et pour des liquides, époussette, des particules, des solides et d'autres médias |
| Modèle de produit | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |

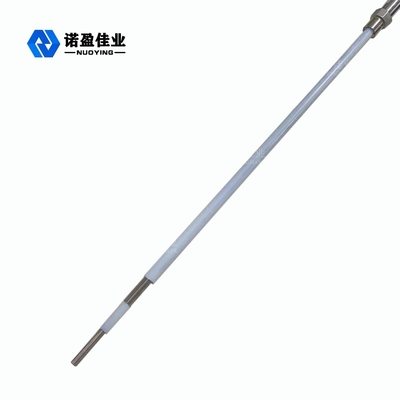

| Forme de sonde | Type de câble, type de tige, type plat |
| Matériel de sonde | 304, 316, PTFE, en céramique (facultatif) |
| Longueur de sonde | 500mm (la longueur peut être adaptée aux besoins du client selon des états de site) |
| Alimentation d'énergie | 24VDC, C.A. 220V |
| Sortie de signal | Double sortie bipolaire du relais de jet (DPDT), C.C ou 5A 220VAC de 5A 24V |
| Température ambiante | - 40 | + ℃ 80 |
| La température de processus | -40~+130℃, -184~+260℃, >+260℃ choisissent la sonde à hautes températures en céramique |
| Pression de processus | -0.1~2.0MPa |
| Connexion de processus | Fil, parenthèse, bride (facultative) |
| À retard de temps | 0~30s réglable |
| Protection de perte de puissance | Normalement ouvert, normalement fermé, permutable sur le site |
| Sensibilité | 0. 5pf~750pf |
| Alarme d'erreur | Limite supérieure ou inférieure, réglable sur le site |
| Catégorie de protection | IP67 |
| Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Notes de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
