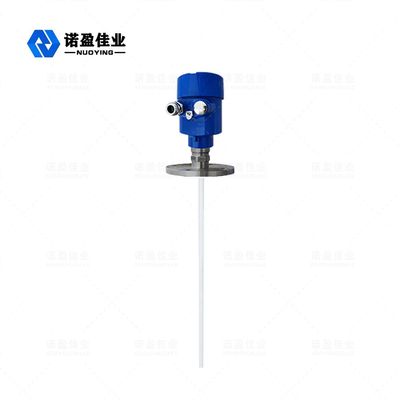

Type émetteur de niveau 6GHz NYRD802 de Polonais de radar liquide

Type escompté émetteur de niveau de Polonais de radar liquide de 6GHz NYRD802

principe de fonctionnement de niveau d'émetteur de radar de 6GHz NYRD802

La micro-onde courte même palpite avec de l'énergie très basse sont transmises et reçues par le système d'antenne. Les ondes de radar voyagent à la vitesse de la lumière. Le temps de fonctionnement peut être converti en signal de niveau par les composants électroniques. Une méthode spéciale d'extension de temps peut assurer la mesure stable et précise dans une courte durée même.

Même s'il y a écho faux dans des conditions complexes de travail, l'écho du niveau matériel peut être exactement analysé avec la dernière technologie de microprocesseur et logiciel de correction.

Entrée :

L'antenne reçoit l'impulsion micro reflétée et la transmet au circuit électronique. Le microprocesseur traite le signal et identifie l'écho produit par l'impulsion micro sur la surface du matériau. La reconnaissance de signal correcte d'écho est accomplie par le logiciel d'impulsion, et l'exactitude peut atteindre le niveau de millimètre.

La distance D de la surface du matériau est proportionnelle au voyage T de temps d'impulsion :

D=C×T/2 (C est la vitesse de la lumière)

Puisque la distance E du réservoir vide est connue, le niveau matériel L est :

L=E-D

Sortie :

Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie 4-20mA.

caractéristique de conception de niveau d'émetteur de radar de 6GHz NYRD802

le mètre de niveau du radar 1.The intelligent adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. Le produit peut être appliqué à de diverses conditions de travail complexes.

2.The « écho faux apprenant » la fonction permet à l'instrument d'identifier exactement l'écho vrai dans des conditions fausses multiples d'écho, afin d'obtenir des résultats précis de mesure.

des modes de connexion 3.Various et les types de processus de composants de détection peuvent être adaptés aux besoins du client selon les besoins des clients.

le mode de fonctionnement de l'impulsion 4.With, le produit a extrêmement - basse puissance d'émission et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.

paramètres techniques d'émetteur de niveau de radar de 6GHz NYRD802

champ de niveau d'application d'émetteur de radar de 6GHz NYRD802

usines 1.Power : Réservoirs, pompes de silo, poches de vapeur, stockage de cendre, réservoirs de stockage de pétrole, etc.

2.Oilfield : Réservoirs bruts de stockage d'huile, réservoirs de raffinage de stockage d'huile, séparateurs triphasés, bassins de décantation, réservoirs d'eaux d'égout, réservoirs de boue de forage, etc.

3.Chemical : Tour de distillation de pétrole brut, silo de matière première, silo intermédiaire, réservoir de réaction, réservoir d'ammoniaque, cuve de stockage d'asphalte, etc.

4.Metallurgy : Silos de matière première, silos matériels auxiliaires, réservoirs de tampon de cellule électrolytique, etc.

ressources 5.Water : Canaux, réservoirs, irrigation de terres cultivables, surveillance de niveau d'eau de rivière, avertissement de crue subite, inondation urbaine, etc.

6.Foodstuffs : Usine de jus, usine de lait, cuve de stockage de sucre brut, cuve de stockage de sauce tomate, cuve de stockage de brasserie, etc.

7.Pharmaceuticals : Cuves de stockage, séparateurs, cuves de fermentation, etc. pharmaceutiques chinois.

traitement 8.Water : Réservoirs, puisards, réservoirs de traitement de l'eau, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.

9.Paper : Silo de matière première, tour de stockage, tambour sécheur, silo chimique de stockage de matériels, etc.

10.Other : Carrière, mine de charbon, protection de l'environnement, construction navale et d'autres industries.
