Détails sur le produit:
|
| Application typique: | Drains, réservoirs, rivières, lacs, bas-fond, etc. | Matériel d'antenne: | 316L (facultatif) |
|---|---|---|---|
| Chaîne de mesure: | 30m, 80m (facultatifs) | Alimentation d'énergie: | 24VDC (deux lignes, quatre lignes) |
| La température moyenne: | -40~+80℃ | Connexion de processus: | Parenthèse, bride (facultative) |
| Pression de processus: | -0.1~2.0MPa | Sortie de signal: | RS485/Modbus… |
| Surligner: | Mètre de niveau de radar solide de température ambiante,Commutateur de niveau de radar en forme de corne,Mètre de niveau du radar IP67 |
||

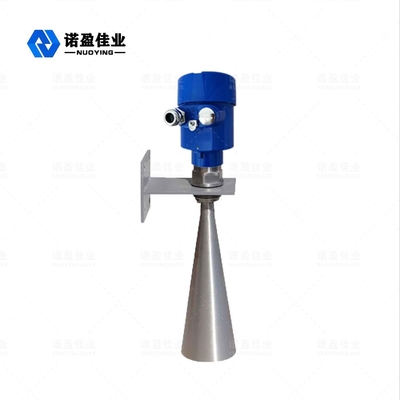

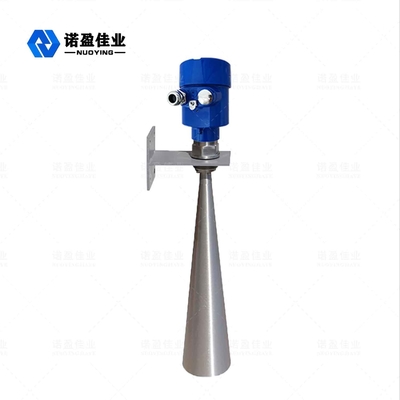

Émetteur de niveau de radar solide en forme de corne de la température ambiante 26GHz NYRD-SL
principe de fonctionnement de niveau d'émetteur de radar de 26GHz NYRD-SL
Le capteur de niveau de série du mètre NYRD80X de radar est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance de mesure maximum de 80m. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer l'analyse de signal de niveau supérieur et le traitement, faisant l'instrument peut être employé dans la bouilloire de réaction, la poubelle solide et quelques états complexes de mesure.
L'antenne de position d'objet de radar émet une impulsion étroite de micro-onde qui est transmise vers le bas par l'antenne. Après que la vague d'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore. Le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau d'objet (puisque les impulsions voyagent tellement rapidement, le temps où il prend pour un électromagnétique saluent pour atteindre sa cible et rebondir de nouveau au récepteur est presque instantané).
La donnée de la mesure : Surface d'étanchéité de fond ou en spirale de bride.
caractéristique de conception de niveau d'émetteur de radar de 26GHz NYRD-SL
la taille 1.Antenna est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
2.Hardly a affecté par la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
l'environnement de la poussière 3.Severe a peu d'impact sur le fonctionnement du mètre de niveau à haute fréquence.
4.Shorter longueur d'onde, une meilleure réflexion pour les surfaces solides inclinées.
angle de faisceau 5.Small et énergie concentrée.
l'angle mort de la mesure 6.The est plus petit, et de bons résultats peuvent être réalisés pour la petite mesure de réservoir.
rapport 7.High signal/bruit pour une meilleure représentation même dans des conditions de fluctuation.
8. à haute fréquence, le meilleur choix pour mesurer des médias solides et bas de constante diélectrique.
paramètres techniques d'émetteur de niveau de radar de 26GHz NYRD-SL
| Application typique | Drains, réservoirs, rivières, lacs, bas-fond, etc. |
| Matériel d'antenne | 316L (facultatif) |
| Chaîne de mesure | 30m, 80m (facultatifs) |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Alimentation d'énergie | 24VDC (deux lignes, quatre lignes) |
| La température moyenne | -40~+80℃ |
| Connexion de processus | Parenthèse, bride (facultative) |
| Pression de processus | -0.1~2.0MPa |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 (facultatif) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
champ de niveau d'application d'émetteur de radar de 26GHz NYRD-SL

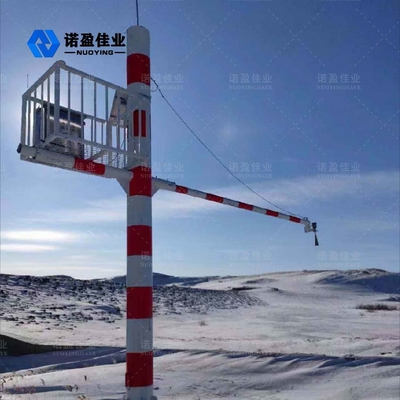

ressources 1.Water : Canaux, réservoirs, irrigation de terres cultivables, surveillance de niveau d'eau de rivière, avertissement de crue subite, inondation urbaine, etc.
traitement 2.Water : Réservoirs, puisards, réservoirs de traitement de l'eau, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.
3.Other : Protection de l'environnement, construction navale et d'autres industries.
