Détails sur le produit:
|
| Les produits modèlent: | NYRD703 | Type d'antenne: | Double type de câble |
|---|---|---|---|
| Matériel d'antenne: | 304 316 (facultatif) | La température de processus: | -40~130℃ |
| Pression de processus: | -0.1~4.0MPa | Connexion de procédure: | Bride (facultative) |
| Niveau de protection: | IP67 | Catégorie anti-déflagrante: | Exia II CT6 GA |
| Mettre en évidence: | 1.8GHz a guidé le capteur de niveau de radar,Mètre de niveau de double de câble radar d'antenne,Mètre de niveau de radar de vague guidée |
||

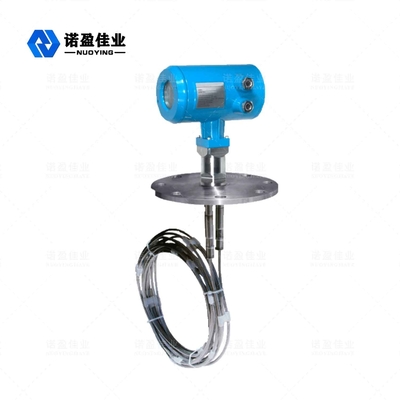

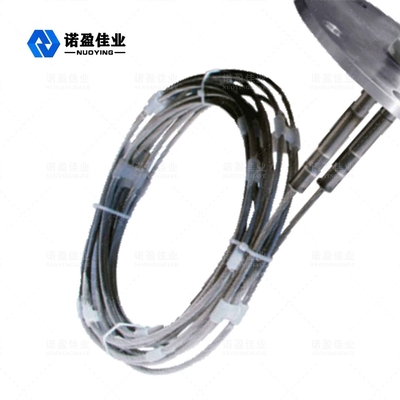

Le double niveau de radar de vague guidée de l'antenne NYRD703 1.8GHz de câble dosent la grande caisse bleue
Principe de fonctionnement de niveau de mètre de radar de vague guidée de NYRD703 1.8GHz
L'impulsion à haute fréquence de micro-onde émise par les propagations de radar de vague guidée le long du composant de détection (câble en acier), et quand il rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, il cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Paramètre technique de mètre de niveau de radar de vague guidée de NYRD703 1.8GHz
| Application typique |
Liquides avec la basse constante diélectrique (telle que le méthanol, le kérosène, la solution de polypropylène, le naphte, etc.) |
| Transmettez la fréquence | 1.8GHz |
| Les produits modèlent | NYRD703 |
| Type d'antenne |
Double type de câble |
| Matériel d'antenne | 304 316 (facultatif) |
| Échantillonnage d'écho | 55 times/s |
| Chaîne de mesure | 6m |
| Exactitude de mesure | ±1mm |
| Alimentation d'énergie | 24VDC, 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~130℃ |
| Pression de processus | -0.1~4.0MPa |
| Connexion de procédure | bride (facultative) |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 GA |
Note : Des produits peuvent être adaptés aux besoins du client selon la condition spécifique des utilisateurs !
Caractéristiques de conception de niveau de mètre de radar de vague guidée de NYRD703 1.8GHz
1. Le mètre de niveau de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et Echo Discovery unique font écho la technologie transformatrice, la mesure de contact, l'exactitude élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
2. Un grand choix de méthodes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des indicateurs de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme : milieu à hautes températures, à haute pression et bas de constante diélectrique.
3. Utilisant le mode fonctionnant d'impulsion, le produit a extrêmement - la basse puissance d'émission, et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.
