Détails sur le produit:
|
| Application typique: | mesure de niveau liquide | Chaîne de mesure: | 0 〜 6m |
|---|---|---|---|
| Exactitude de mesure: | ±3mm,±5mm | Densité moyenne: | ≥0.425g/cm3 |
| Différence de densité: | ≥0,1 g/cm3 | Viscosité moyenne: | ≤0.4Pa.S |
| Sortie de contrôle: | 220VAC, 1A | Sortie de transmission: | 4~20mA (alimentation d'énergie 24VDC) |
| Mettre en évidence: | Émetteur de niveau de flotteur magnétique de plat,capteur de niveau de flotteur magnétique de 6m,Type magnétique émetteur de flotteur de bride de niveau |
||

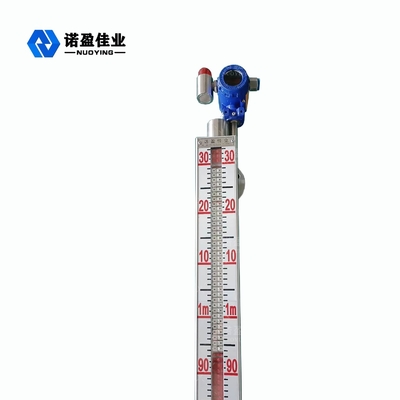

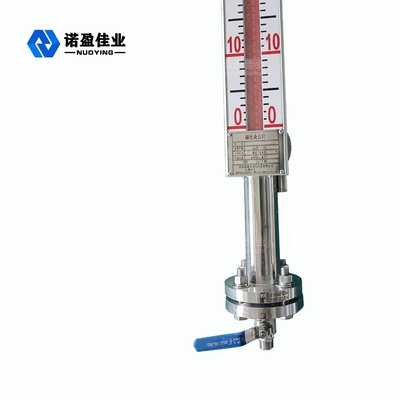

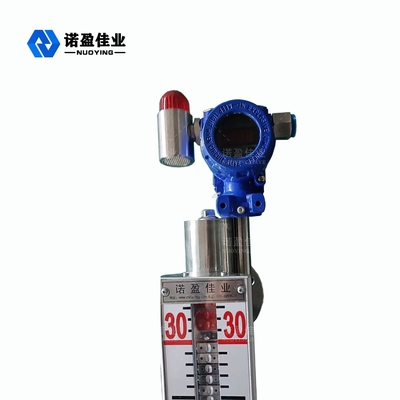

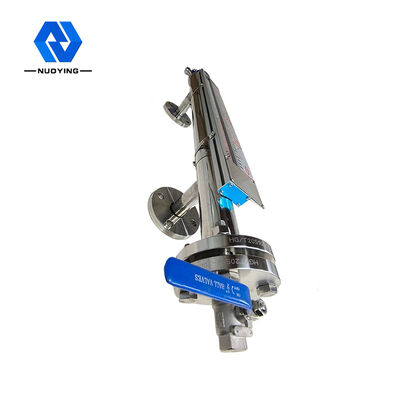

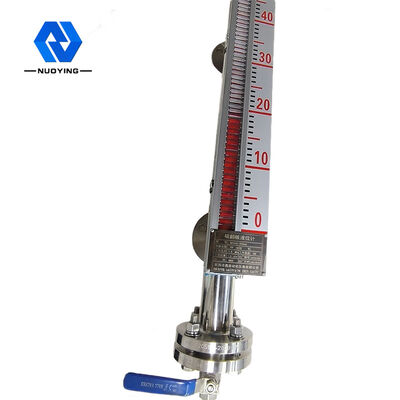

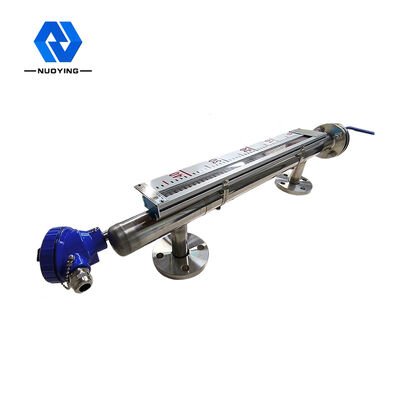

Installation de niveau magnétique de bride de l'émetteur 6m de plat attirant de NYUHZ
Principe de fonctionnement de niveau magnétique d'émetteur de plat de NYUHZ
Le mètre magnétique a une chambre qui contient une boule de flottement, et la cavité est reliée par la bride ou toute autre connexion appropriée dans le conteneur. Selon le principe des connecteurs, avec le changement du niveau liquide dans le conteneur, le niveau liquide de la cavité est en tant que mêmes que le niveau liquide dans le conteneur, ainsi la boule de flottement dans la chambre est conduite en haut et en bas, avec la hausse et la chute du niveau liquide dans le conteneur. En ce moment, nous ne pouvons pas voir le niveau liquide, ainsi nous avons un affichage magnétique de secousse de colonne sur l'extérieur de la cavité.

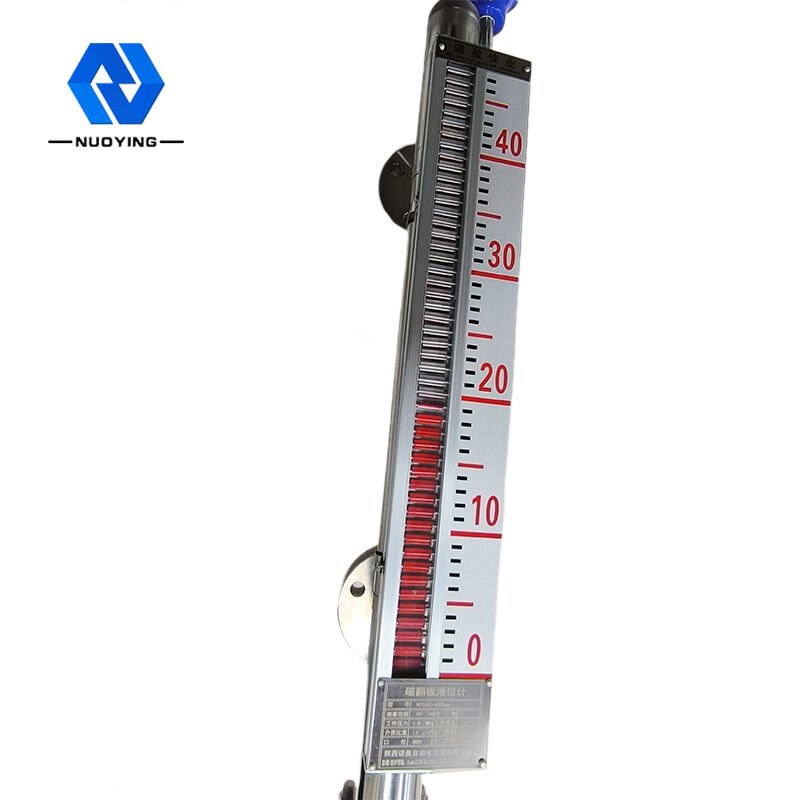

Entre le liquide de descente de boule de flottement et la partie de flottement a installé l'acier magnétique permanent à la jonction, quand le niveau liquide dans les hausses et les chutes mesurées de conteneur, fait ainsi le flotteur magnétique dans le tube de corps de jauge de niveau. L'acier magnétique permanent dans le flotteur est transmis à l'indicateur de colonne magnétique par l'accouplement magnétique, conduisant les rouleaux rouges et blancs pour renverser le ° 180. Quand le niveau liquide monte, les changements de colonne de secousse du blanc au rouge, et quand les baisses de niveau liquide, itis l'opposé. La jonction rouge et blanche de l'indicateur est la taille réelle du niveau liquide à l'intérieur du conteneur, de ce fait réalisant l'indication claire du niveau liquide.
Paramètre technique d'émetteur de niveau magnétique de plat de NYUHZ
| Application typique | mesure de niveau liquide |
| Chaîne de mesure | 0~6m |
| Exactitude de mesure | ±3mm, ±5mm (facultatifs) |
| Densité moyenne | ≥0.425g/cm3 |
| Différence de densité | ≥0,1g/cm3 |
| Viscosité moyenne | ≤0.4Pa.S |
| Sortie de contrôle | 220VAC, 1A |
| Sortie de transmission | 4~20mA (alimentation d'énergie 24VDC) |
| La température de processus | -50 | °C 350 |
| Pression de processus | -0,1~ +16MPa |
| Taux de différenciation | ±lmm |
| Connexion de processus | Bride (facultative) |
| Catégorie de protection | IP67 |
| Catégorie anti-déflagrante : | Exia IICT6 GA (facultatif) |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Caractéristiques de conception de niveau magnétiques d'émetteur de plat de NYUHZ
◎Opération de structure, solide et fiable, stable simple.
◎Il est facile clair et attirant lire l'échelle d'affichage de scène.
◎Niveaux liquides qui peuvent être mesurés et indiqués pour être corrosifs, inflammables, toxiques, à hautes températures, être agités et souillés.
◎Les formes multiples d'installation, les formes multiples de connexion peuvent être facultatives.
◎Gamme de pression de conception de plein vide à MPA 10.
◎〜 +450 °C. de la température range-160 de conception.
◎Conception professionnelle pour la pression et la température spéciales.
Condition de niveau magnétique d'installation d'émetteur de plat de NYUHZ
Champ de niveau magnétique d'application d'émetteur de plat de NYUHZ
L'indicateur de niveau d'aileron magnétique peut être utilisé pour la détection de niveau moyen de diverses tours, de réservoirs, de cannelure, de conteneurs sphériques et de chaudières. L'indicateur de niveau d'aileron magnétique peut réaliser le hauts cachetage, anti-fuite et approprié aux occasions à hautes températures, à haute pression, anticorrosion.
