Instrument d'affichage de niveau magnétique de capteur de niveau d'huile de mètre d'aileron à hautes températures

Indicateur de niveau d'huile à haute température, jauge, mètre de niveau à volet magnétique

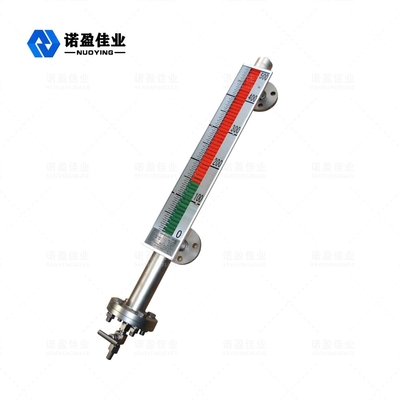

Description du produit du mètre de niveau à volet magnétique

Le mètre de niveau à volet magnétique peut être utilisé pour la détection de niveau de milieu dans diverses tours, réservoirs, cuves, récipients sphériques et chaudières. Le mètre de niveau à volet magnétique peut atteindre une étanchéité élevée, une résistance aux fuites et peut être utilisé dans des occasions à haute température, haute pression et résistantes à la corrosion.

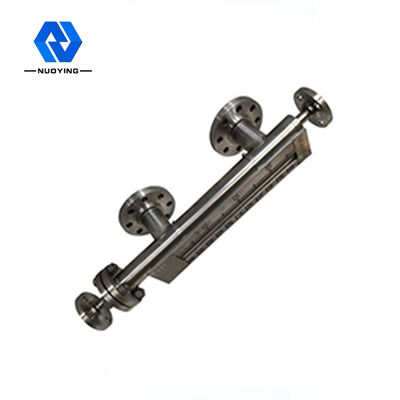

Le mètre de niveau de liquide à volet magnétique possède une cavité (appelée tube de mesure ou tube principal) qui accueille la bille flottante. La cavité forme un dispositif de communication avec le récipient par des brides ou d'autres méthodes de connexion appropriées. Selon le principe du connecteur, à mesure que le niveau de liquide dans le récipient monte et descend, le niveau de liquide dans la cavité est à la même hauteur que le niveau de liquide dans le récipient, de sorte que la bille flottante dans la cavité est entraînée à monter et descendre, et le niveau de liquide dans le récipient monte et descend avec la montée et la descente du niveau de liquide dans le récipient. À ce moment, nous ne pouvons pas voir le niveau de liquide, donc un affichage à colonne à bascule magnétique est installé à l'extérieur de la cavité.

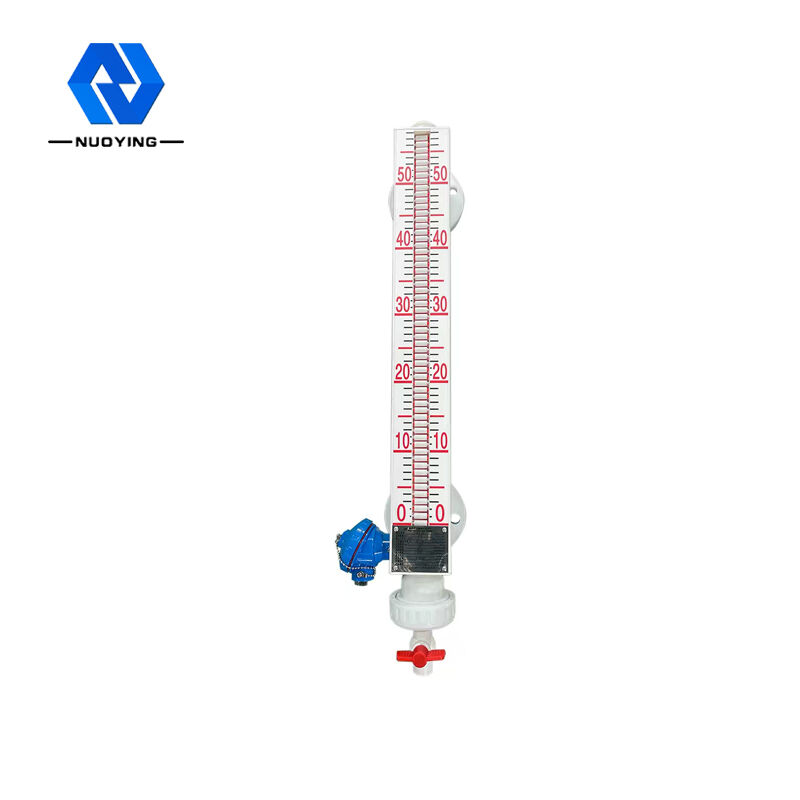

Un aimant permanent est installé à la jonction de la bille flottante s'enfonçant dans le liquide et de la partie flottante. Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur magnétique dans le tube du corps du jauge de niveau monte et descend également, et l'aimant permanent dans le flotteur passe. Le couplage magnétique est transmis à l'indicateur à colonne à bascule magnétique, qui entraîne les colonnes à bascule rouges et blanches à basculer de 180°. Lorsque le niveau de liquide monte, la colonne à bascule passe du blanc au rouge, et lorsque le niveau de liquide descend, la colonne à bascule passe du rouge au blanc. La jonction du rouge et du blanc est la hauteur réelle du niveau de liquide à l'intérieur du récipient, afin d'obtenir une indication claire du niveau de liquide.

Caractéristique de conception du mètre de niveau à volet magnétique

◎Structure simple, solide et fiable, fonctionnement stable.

◎L'étalonnage est clair et facile à lire.

◎Mesure et indique les niveaux de liquide corrosifs, inflammables, toxiques, à haute température, agités et contaminés.

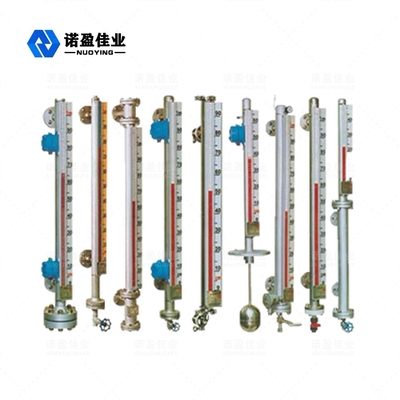

◎Plusieurs modes d'installation et de connexion sont disponibles.
