Détails sur le produit:
|
| Les produits modèlent: | NYSP-L864 | Matériel de sonde: | 304+PTFE (facultatif) |
|---|---|---|---|
| Longueur de sonde: | 500mm (la longueur peut être adaptée aux besoins du client selon les conditions de site) | Alimentation d'énergie: | 24VDC, 220VAC (facultatifs) |
| Relais de sortie: | Sortie du jet (DPDT), C.C ou 5A bipolaire 5A, 24V et double, 220VAC | Protection de perte de puissance: | Ouvert, étroit, champ permutable |
| À retard de temps: | 0~30s réglable | Connexion de procédure: | Fil/bride (facultative) |
| Mettre en évidence: | Capteur de niveau d'anti accès d'adhérence,Commutateur mou de niveau d'accès de câble,Type commutateur d'accès de rf de niveau |
||

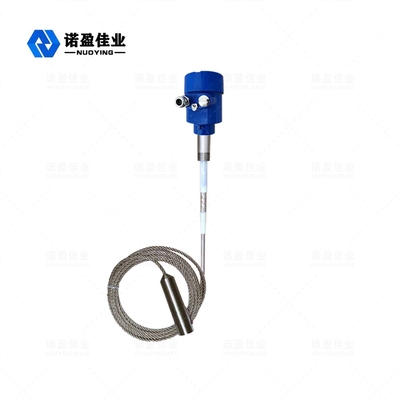

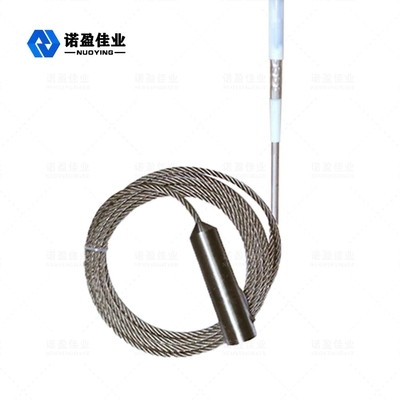

Commutateur mou de niveau d'accès du câble rf de l'Anti-adhérence NYSP-L864
Principe de fonctionnement de commutateur de niveau d'accès de NYSP-L864 rf
Le principe de travail du commutateur de niveau d'accès de radiofréquence est basé sur la technologie capacitive de la radiofréquence (rf). Une radiofréquence est appliquée à la sonde et, par l'analyse continue, les effets provoqués par l'environnement environnant sont déterminés. Puisque tous les matériaux ont une constante diélectrique et leur conductivité est différente de celle d'air, l'impédance globale reflétée par les petits changements de décalage de capacité quand la sonde est en contact avec le matériel. Puisque la sonde activée et la forme de mur de navire les deux plats polaires du condensateur, de l'isolateur de la sonde et de l'air environnant deviennent le matériel diélectrique, quand l'air (dont la constante diélectrique est 1,0) est remplacé par n'importe quel autre matériel (la constante diélectrique > 1), l'effet capacitif est augmenté. De ce fait changement de l'impédance de l'application. C'est-à-dire, le changement de la valeur de capacité cause le changement de l'impédance. Cet effet est mesuré par le circuit et comparé à une référence établie par l'arrangement de sensibilité (circuit).
L'arrangement correct de la sensibilité de commutateur de niveau d'accès de rf affectera le changement correct de la sortie de capteur. Le circuit nul-KoTeTM de la sonde permet au circuit de mesure d'ignorer l'habillage matériel sur la sonde, qui causerait autrement des échecs de sensibilité. Le circuit nul-KoTeTM est utilisé pour s'appliquer la même excitation potentielle de radiofréquence à la sonde de détection. Puisque le courant ne peut pas couler au même potentiel, le circuit nul-KoTeTM interrompt l'écoulement du courant qui découlerait normalement de la sonde activée par le matériel en vrac dans le mur de navire. Ceci mesure le matériel autour de la sonde activée, pas le matériel accumulé.
Paramètre technique de commutateur de niveau d'accès de NYSP-L864 rf
| Application typique | La longueur est plus de 2 mètres, il est installée verticalement sur le dessus et peut être employée comme commutateur vertical, peut être employée comme convoyeur de charbon |
| Les produits modèlent | NYSP-L864 |
| Matériel de sonde | 304+PTFE (facultatif) |
| Longueur de sonde | 500mm (la longueur peut être adaptée aux besoins du client selon les conditions de site) |
| La température de processus | -40℃~+130℃ |
| Pression de processus | <2> |
| Alimentation d'énergie | 24VDC, 220VAC (facultatifs) |
| À retard de temps | 0~30s réglable |
| Connexion de procédure | Fil/bride (facultative) |
| Protection de perte de puissance | Ouvert, étroit, champ permutable |
| Relais de sortie | Sortie du jet (DPDT), C.C ou 5A bipolaire 5A, 24V et double, 220VAC |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 |
Caractéristiques de conception de commutateur de niveau d'accès de NYSP-L864 rf
1.Anti-adhesion : Le circuit breveté d'anti-adhérence peut éliminer de faux signaux provoqués par adhérence matérielle.
polyvalence 2.Strong : Elle peut être appliquée à la mesure de divers médias conducteurs et non-conducteurs, tels que des liquides, les substances visqueuses, particules, poudres, et volant des cendres.
sonde 3.Detachable : Il n'y a aucune jonction de câble entre le contrôleur et la sonde. Le contrôleur peut être enlevé et remplacé à tout moment pour l'entretien sans affecter les matériaux entrants et sortants.
4.High et résistance de basse température : approprié à l'environnement de travail de -184°C à 280°C, et aux sondes en céramique pour la température plus élevée soyez également disponible.
forme 5.Output : la sortie bipolaire de signal de relais de double-jet, il y a en même temps une lumière de statut pour montrer le statut de sortie, et une fonction de retard de 0 à 30 secondes.
diagnostic 6.Intelligent : Après que le courant soit rétabli, le circuit d'instrument détecte automatiquement si l'état fonctionnant est normal.
