Détails sur le produit:
|
| Diamètre: | DN15~DN200 | Matériel de mesure de tube: | 316L, 304, 304 garnis de PTFE |
|---|---|---|---|
| Rapport de gamme: | De type courant : 10:1 ; Type particulier : 20:1 | La température moyenne: | Norme : - 40~+100℃ |
| Connexion: | Bride, bride, fil, fil de santé d'esprit | Exactitude: | 1,5% |
| Mettre en évidence: | Type humide rotamètre de tube en métal,Compteur de débit de rotamètre de gaz,Rotamètre liquide de tube en métal |
||

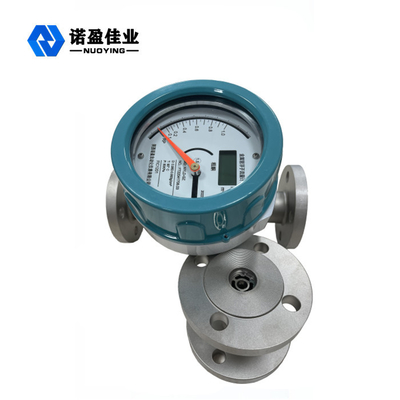

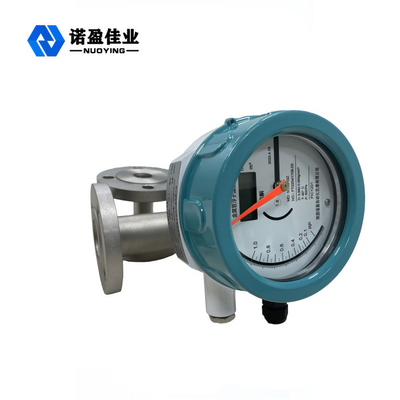

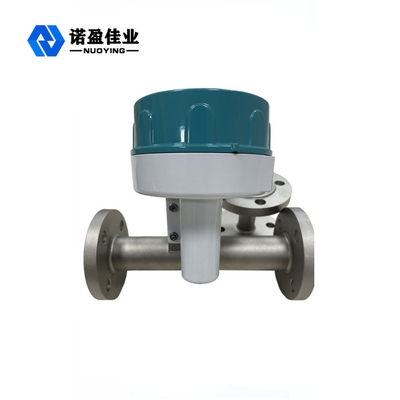

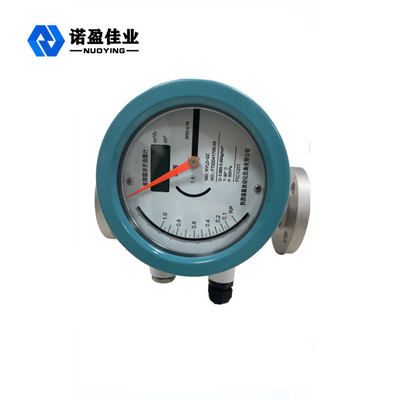

Type humide de grande précision compteur d'à section variable de débit de rotamètre de tube en métal de gaz de liquide
Type humide de grande précision description d'à section variable de compteur de débit de rotamètre de tube en métal de gaz de liquide :
Le rotamètre de tube en métal est un compteur de débit d'à section variable basé sur la mesure de position de flotteur. Adoptant la structure entièrement métallique et le plan d'étude modulaire, il est très utilisé dans la mesure d'écoulement et à régulation de processus sous l'environnement complexe et dur dans diverses industries, avec le petit volume, petite perte de pression, le grand rapport de gamme (10 : 1), courant etc., particulièrement appropriés aux médias avec le taux à faible intensité de vitesse et de débit faible. En raison de son excellents représentation, sérieux et prix concurrentiel, il est très utilisé dans les domaines d'huile, d'industrie chimique, de fabrication en acier, de lumière industrielle, de débitmètre de tuyau en métal de l'eau etc. prend beaucoup de différents matériaux et convient à la mesure de débitmètre de tous les médias corrosifs non-corrosifs, corrosifs et forts.
Type humide de grande précision caractéristique d'à section variable de compteur de débit de rotamètre de tube en métal de gaz de liquide :
1.Single axe, affichage futé, fiabilité élevée, entretien facile, temps de longue durée.
condition 2.Less sur le tube.
rapport 3.Flow : 10:1, type particulier : 20 : 1.
4.Suitable pour des mesures des médias avec le petit taux de tuyau et de débit faible.
Affichage 5.LCD, montrant l'écoulement instantané et l'écoulement entier en même temps.
transmission 6.Non-contacting de accouplement magnétique.
structure 7.Metal, appropriée aux médias et aux environnements corrosifs forts dans des conditions à hautes températures, à haute pression et inflammables et explosives.
8.Two-wire disponible, batterie et approvisionnement à C.A. à choisir.
fonction de calibrage des paramètres 9.Multiple, restauration de données et support, fonction de panne de courant de protection.
Type humide de grande précision paramètres d'à section variable de compteur de débit de rotamètre de tube en métal de gaz de liquide :
| Chaîne de mesure | L'eau : 1~200000L/H (20°C) |
| Air : 0.03~6000m3/h (20°C, 0.1013MPa) | |
| Proportion de chaîne de mesure | Norme : 10:1 ; Spécial : 20:1 |
| Classe d'exactitude | Norme : 1,5 ; Spécial : 1,0 |
| Classe de pression | Norme : DN15~DN50≤4.0MPa ; DN80~DN200≤1.6MPa |
| Haute pression : DN15~DN50≤32MPa ; DN80~DN200≤16MPa | |
| Perte de pression | 7kPa~70kPa |
| La température moyenne | Norme : - 40°C~+100°C ; PTFE : - 50°C~+100°C |
| Haute pression : 110°C~+450°C | |
| Viscosité moyenne | DN15 : η<5mpa> |
| DN25 : η<250mpa> | |
| La température d'environnement | Type à distance : -40°C~+85°C |
| Sur place indicateur d'aiguille : -40°C~+100°C | |
| Type de connexion | Norme : Bride DIN2501 standard ; spécial : adaptez aux besoins du client |
| Câblage de la connexion |
Fil M20×1.5 femelle (Fil 1/2NPT femelle pour Exd anti-déflagrant) |
|
Alimentation d'énergie
|
Norme : 24VDC 4~20mA ligne du deux (12VDC~32VDC) |
| Type de avertissement : 24VDC 4~20mA ligne quatre (18VDC~18VDC) | |
| Type à C.A. : 85~265VAC 50HZ | |
| Type de batterie : batterie au lithium de 3.6V 7.5AH (3 ans de vie) | |
| Caractéristique de résistance de chargement | ligne du deux : chargement maximum resistance=50× (voltage-12) Ω=600Ω 24V |
| Multiligne : résistance de chargement maximum 500Ω | |
| Sortie de signal d'alarme | Sortie d'avertissement de commutateur de tuyau de Reed, limite supérieure et avertissement d'écoulement de limite inférieure (capacité de contact 1A 30VDC) |
| Sortie électrique de relais (capacité de contact 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
| Sortie d'impulsion |
L'espace minimum 50ms (100mA de chargement maximum 30VDC, résistance interne 100Ω) |
| Affichage d'affichage à cristaux liquides | Portée instantanée d'affichage d'écoulement : 0~50000 |
| Portée totale d'affichage d'écoulement : 0~99999999 | |
| Catégorie de protection | IP65 |
| Catégorie anti-déflagrante | Exia II CT5Ga Exd II BT6Gb |
