Détails sur le produit:
|
| Les produits modèlent: | NYRD80X | Caractéristiques: | Appliqué à un grand choix de conditions complexes. |
|---|---|---|---|
| Application typique: | La poussière, petits particals de matériel, aucun liquide de mélange | La température de processus: | -40~130℃ |
| Type: | De non contact | ||
| Mettre en évidence: | Mesure de niveau de mesure de radar,Indicateur de niveau NYRD80X de radar,Capteur de niveau 26GHz de radar de long terme |
||

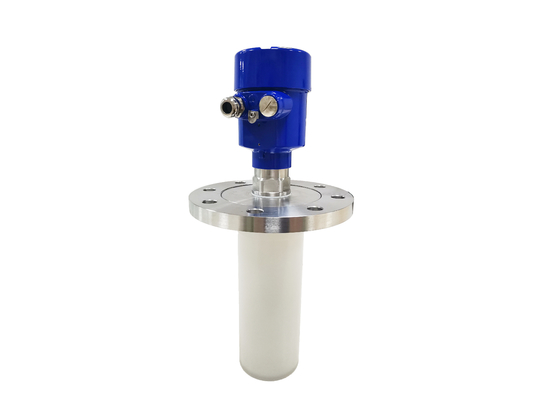

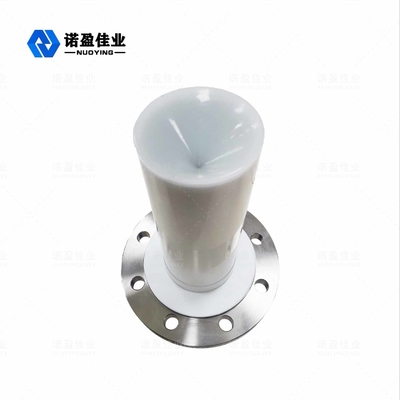

Le capteur de niveau de série du mètre NYRD80X de radar est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance maximum de mesure de 80 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse plus à grande vitesse de signal et le traitement, de sorte que l'instrument puisse être utilisé pour certaines conditions complexes de mesure telles que l'or de réaction et les silos solides.
Principe de fonctionnement d'émetteur de niveau de radar
L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que la vague d'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps où il prend pour aller dans les deux sens est presque instantané)
Donnée de la mesure : la surface d'étanchéité du dessous du fil ou de la bride.
Note : en employant la synchronisation de niveau d'objet de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans la zone de mesure sans visibilité (le secteur montré en D).
Caractéristiques de conception d'émetteur de niveau de radar
◎La taille d'antenne est petite, facile à installer, radar de non contact, aucun usage, aucune pollution.
◎Presque imperméable à la corrosion et à la mousse. Non affecté par le changement moyen de densité, de température et de pression.
◎L'environnement sérieux de la poussière exerce peu d'effet sur le travail du mètre de niveau à haute fréquence.
◎Des longueurs d'onde plus courtes, une meilleure réflexion des surfaces solides en pente.
◎L'angle de faisceau est petit, concentration d'énergie, augmentent la capacité d'écho est en même temps favorisant pour éviter l'interférence.
◎L'angle mort de mesure est plus petit, et de bons résultats peuvent être réalisés pour la petite mesure de réservoir.
◎Le rapport signal/bruit élevé, même dans le cas des fluctuations peut réaliser une meilleure représentation.
◎À haute fréquence, est le meilleur choix pour mesurer des médias solides et bas de constante diélectrique.
Paramètre technique d'émetteur de niveau du radar NYRD86
| Application typique | Toutes sortes de liquide (corrosion forte, basse constante diélectrique, agitation, vapeur, cristallisation, condensation, boue, haute température et haute pression, etc.) |
| Toutes sortes de poussière (la poussière forte, la poussière, poudre de ciment, poudre de chaux, cendres volantes, cristallisation, etc.) | |
| Toutes sortes de solide (grain, petites pierres, minerai de fer, charbon, etc.) | |
| Modèle de produit | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Forme d'antenne | Type de barre, type de l'eau, type de plat, surface en forme de corne et polissante, lentille de perspective |
| Matériel d'antenne | PTFE, 304/316, PP, PFA |
| Chaîne de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
| Exactitude de mesure | 0.05%~0.1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus |
- 40 | + 130 ℃, -40 | + 150 ℃, -40 | + ℃ 260, - 40 | + ℃ 1200 |
| Pression de processus | - 0,1 | 0. 3MPa, - 0. 1 | 2. 0MPa, - 0. 1 | 4. 0MPa |
| Connexion de processus | Fil, parenthèse, bride, bride sanitaire (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP65, IP67, IP 68 (facultatif) |
| Catégorie anti-déflagrante | ExiaIICT6 GA, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs !
