Fil rotatoire de bride du commutateur 250V 5A SPDT de niveau de palette de lame croisée d'OEM

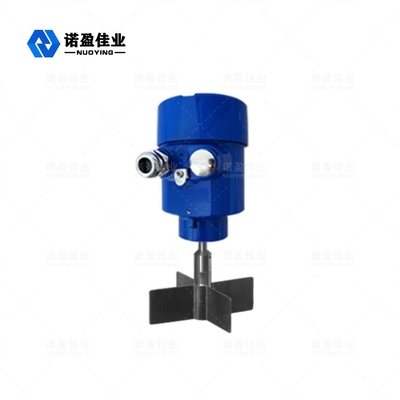

NYZX (type à lame croisée )Interrupteur de niveau résistif

Commutateur de niveau résistif NYZX en fonctionnement Principe

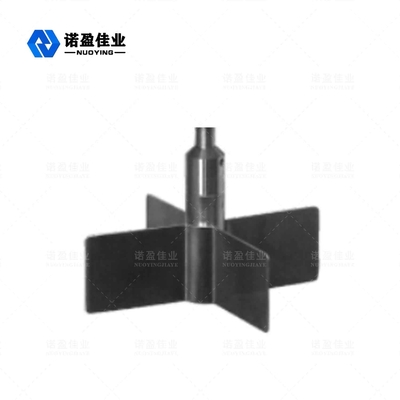

Le commutateur de niveau de matériau résistif de la série NYZX est un dispositif qui utilise un moteur à aimant permanent pour entraîner la rotation de la lame.Lorsque le matériau détecté monte jusqu'à la position de la lame, la rotation de la lame est bloquée et la résistance est transmise au dispositif de détection dans la boîte de jonction.Le dispositif de détection émet un signal de commutation vers l'extérieur et coupe l'alimentation pour empêcher la lame de tourner.Lorsque le niveau de matériau baisse, la résistance de la lame disparaît et le dispositif de test revient à son état d'origine en s'appuyant sur la force de traction du ressort et ajuste la force de traction du ressort en fonction de la gravité spécifique des différents matériaux.Lorsque la gravité spécifique est grande, la force de traction du ressort est ajustée pour être forte ou la plus forte.Au contraire, ajustez-vous au plus faible ou au plus faible.
Le commutateur de niveau résistif de la série NYZX est utilisé pour détecter les équipements de contrôle de niveau de matériaux solides (poudre, particules), largement utilisés dans les industries alimentaires, alimentaires, pharmaceutiques, chimiques, plastiques, de la construction, des engrais et autres.

Commutateur de niveau résistif NYZXParamètre technique

※ Remarque : Les produits peuvent être personnalisés en fonction des besoins spécifiques des utilisateurs !

Commutateur de niveau résistif NYZX Exigences d'installation


• Confirmez la gravité spécifique du matériau pour sélectionner la lame.
• Confirmez la méthode d'installation et la taille.
• Veuillez choisir la série haute température lorsque la température dans le baril est supérieure à 80 °C.
• La sortie de la boîte de jonction de l'interrupteur d'arrêt doit être vers le bas, la vis mère du câble fixe doit être verrouillée.
• Lorsque la position continue est 1 "filetage, la lame de faucille peut être sélectionnée de manière à pouvoir être verrouillée directement dans la dent du tube.1'
• Le contrôleur peut être installé à un angle horizontal de 15°C-20°C pour réduire l'impact sur le matériau.
• Le type à longueur d'arbre réglable et le type à câble en acier ne conviennent qu'au montage supérieur.
• Le commutateur de résistance rotatif doit éviter d'être installé directement sous l'ouverture d'obturation.
• Lorsqu'il n'y a aucun moyen de l'éviter, une plaque d'acier peut être soudée sur la paroi supérieure du produit pour réduire
• l'impact du produit matériel et empêcher l'impact matériel de provoquer une mauvaise opération.
• Le ressort de torsion est utilisé pour régler la torsion de sortie de l'arbre rotatif.Lorsque la gravité spécifique du
• l'objet mesuré est grand, la torsion du ressort peut être ajustée à la position la plus forte, mais la sensibilité de la lame est
• pauvre.Au contraire, plus la gravité spécifique de l'objet mesuré est petite, plus le ressort est faible et meilleure est la sensibilité de la lame.(Remarque : La force du ressort de torsion ne doit pas être remplacée à volonté pour ne pas se tromper).
