Sonde résistive Rod SS304 du capteur de niveau 200mm de l'eau de lame plate

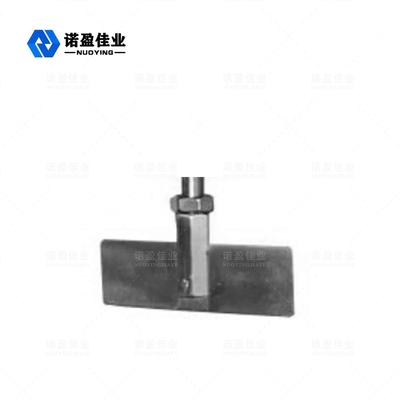

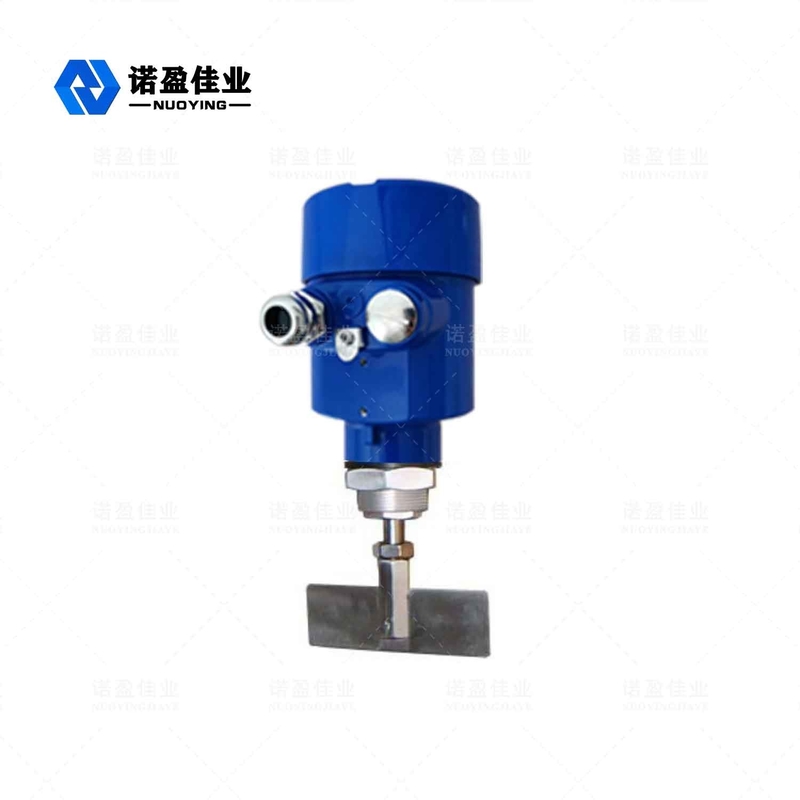

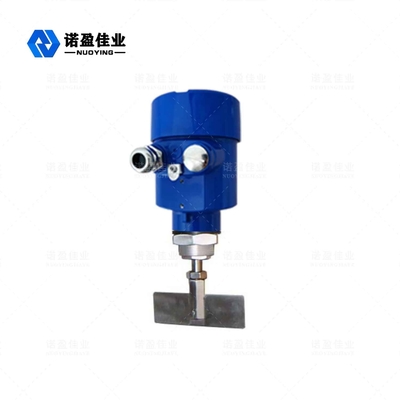

Commutateur de niveau résistif de NYZX (lame plate)

Principe de fonctionnement de niveau résistif de commutateur de NYZX

Le commutateur matériel résistif de niveau de série de NYZX est un dispositif qui utilise le moteur à un aimant permanent pour conduire la lame pour tourner. Quand le matériel détecté monte dans la position de lame, la rotation de lame est bloquée, et la résistance est transmise au dispositif de détection dans la boîte de jonction. Le dispositif de détection produit un signal de commutateur à l'extérieur et a découpé la puissance d'arrêter la lame de la rotation. Quand les baisses de niveau matérielles, la résistance de lame disparaît, et le dispositif de essai revient à son état original en comptant sur la force de traction du ressort, et ajuste la force de la traction du ressort selon la densité de différents matériaux. Quand la densité est grande, la force de tension de ressort est ajustée pour être forte ou la plus forte. Au contraire, ajustez sur faible ou plus faible.
Le commutateur de niveau résistif de série de NYZX est utilisé pour détecter l'équipement de contrôle de niveau de matériel solide (poudre, particule), très utilisé dans l'alimentation, la nourriture, pharmaceutique, chimique, en plastique, construction, engrais et d'autres industries.

Paramètre résistif de SwitchTechnical de niveau de NYZX

Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !

Conditions de niveau résistives d'installation de commutateur de NYZX

• Confirmez la densité matérielle pour choisir la lame.
• Confirmez la méthode et la taille d'installation.
• Veuillez choisir la haute température serieswhen la température dans le baril est au-dessus de 80°C.
• Le débouché de boîte de jonction de contact "ARRÊT" doit être vers le bas, câble la mère que fixe de vis doit être fermée à clef.
• Quand la position continue est 1" fil, la lame de faucille peut être choisie de sorte qu'elle puisse être fermée à clef directement sur le tube tooth.1
• Le contrôleur peut être installé à l'angle ahorizontal de 15°C-20°C pour réduire l'impact sur le matériel.
• Type réglable de longueur d'axe et type de câble en acier seulement approprié au support supérieur.
• Le commutateur rotatoire de résistance devrait éviter d'être installée directement sous l'ouverture masquante.
• Quand il n'y a aucune manière de l'éviter, une plaque d'acier peut être soudée sur le mur supérieur du produit pour réduire
• l'impact du produit matériel et empêcher l'impact matériel de causer le misoperation.
• Le ressort de torsion est utilisé pour ajuster la torsion de sortie de l'axe de rotation. Quand la densité du
• l'objet mesuré est grand, la torsion de ressort peut être ajustée sur la position la plus forte, mais la sensibilité de lame est
• pauvres. Au contraire, plus la densité de l'objet mesuré est petite, plus le ressort est faible, et plus la sensibilité de lame est meilleure. (Note : La force du ressort de torsion ne devrait pas être remplacée à volonté pour pour ne pas faire une erreur).

Connexion électrique de commutateur de niveau résistif de NYZX

Champ de niveau résistif d'application de commutateur de NYZX

Des commutateurs résistifs de niveau de série de NYZX sont installés dans les silos, les boîtes, les caves et des axes, qui peuvent être utilisés pour commander la taille remplissante et pour remplir, vider, et se protéger contre la surcharge. Très utilisé en alimentation, silice, pierre, particules globulaires, sciure, poudre de calcium, le caoutchouc, métal, malt, chaux, grain, sable de fonderie, la sciure, commutateur matériel résistif de niveau de série de NYZX, avec sa combinaison parfaite de longévité et de sensibilité, a été félicité par des utilisateurs tout le temps, et se tient parmi beaucoup de fabricants de commutateur rotatif résistif.
