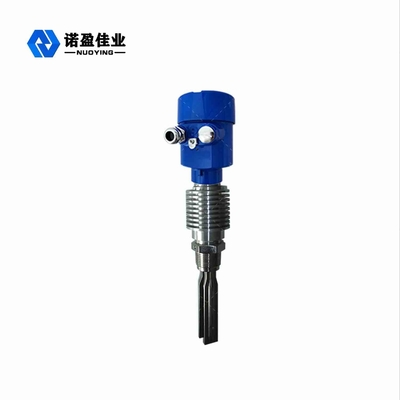

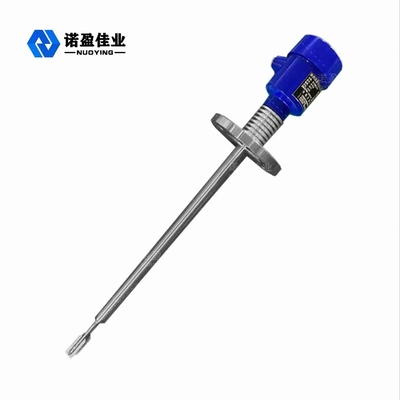

Mesure à haute température de l'émetteur de niveau de diapason IP67 SPDT

Commutateur de niveau de diapason

Le commutateur de niveau à diapason NYYCUK est un nouveau type de commutateur de niveau.Il convient à presque tous les fluides liquides, mais également à la mesure de poudres ou de granulés solides fluides de densité moyenne.Étant donné que le commutateur de niveau à diapason n'a fondamentalement pas de pièces mobiles, l'usure mécanique est relativement faible, il n'a donc pas besoin d'entretien et de réglage, et est simple et pratique à utiliser.

De plus, le commutateur de niveau adopte une nouvelle technologie étrangère et des puces importées d'origine, qui présentent les avantages d'une longue durée de vie, de performances stables, de sécurité et de fiabilité, et d'une forte adaptabilité (différents paramètres électriques et densité du milieu mesuré n'affecteront pas la mesure) , Aucun ajustement (aucun ajustement sur site n'est requis quel que soit le support mesuré) et sans entretien, il est largement utilisé dans le contrôle de processus du niveau de matériau dans la métallurgie, les matériaux de construction, l'industrie chimique, l'industrie légère, le grain et d'autres industries .

Liquide de commutateur de niveau de diapasonParamètre technique

Commutateur de niveau de diapasonInstallationRexigences

• L'instrument est généralement installé verticalement avec l'extrémité de la fourche vers le bas, horizontalement ou inclinée vers le bas avec l'extrémité de la fourche (lorsque le matériau a une forte adhérence, il est recommandé de l'installer verticalement avec l'extrémité de la fourche vers le bas).
• L'instrument n'est pas autorisé à être installé vers le haut, c'est-à-dire la méthode d'installation avec l'extrémité de la fourche vers le haut.
• Une installation verticale ou inclinée est recommandée lorsque le matériau est mélangé avec des grumeaux ou des particules dures.
• Il est recommandé de tester la sensibilité de l'étalonnage avec un petit échantillon du milieu avant l'installation sur l'équipement.Par exemple : immerger le compteur dans une fenêtre remplie de milieu pour vérifier la fiabilité de l'interrupteur.
• L'installation proprement dite est généralement divisée en installation supérieure (surveillance de haut niveau du fluide), installation sur paroi latérale (surveillance de haut niveau ou de bas niveau du fluide) et installation de canalisation (surveillance du débit d'air de la pompe à matériau).

Commutateur de niveau de diapasonConnections electriques

Le câblage du commutateur de niveau à diapason NYYCUK est illustré sur la figure.Les n ° 1 et n ° 2 du terminal de l'instrument sont une alimentation AC220V AC, le n ° 3 est la terre, les n ° 4 et n ° 5 sont une alimentation DC24V DC), n ° 6, n ° 7, n ° 8, N° 9, N° 10, N° 11 sont des bornes de sortie de relais.

Lorsque la sélection de la limite de sélection est à l'état L :

Les contacts 6, 7, 9 et 10 du relais sont normalement fermés et les contacts 7, 8, 10 et 11 sont normalement ouverts.Le voyant rouge est allumé, indiquant que le diapason est dans un état vibrant.Lorsque le matériau touche la fiche, la fiche cesse de vibrer et le voyant vert est allumé, le relais se retourne, les contacts normalement ouverts 7, 8, 10, 11 sont fermés et les contacts normalement fermés 6, 7, 9, 10 sont déconnectés , indiquant que le diapason est dans un état de vibration arrêté.
