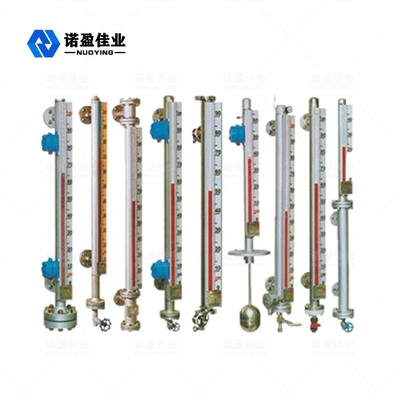

NYUHZ Transmetteur de Niveau Magnétique à Plaque 6m Installation de Bride 220VAC 1A

Indicateur de niveau à plaque magnétique

Niveau Niveau Indicateur Fonctionnement Principe

L'indicateur de niveau à plaque magnétique peut être utilisé pour la détection du niveau de liquide de toutes sortes de tours, réservoirs, récipients sphériques et chaudières, etc. L'indicateur de niveau à plaque basculante magnétique peut être utilisé pour une étanchéité élevée, une prévention des fuites et une résistance aux hautes températures, hautes pressions et à la corrosion.

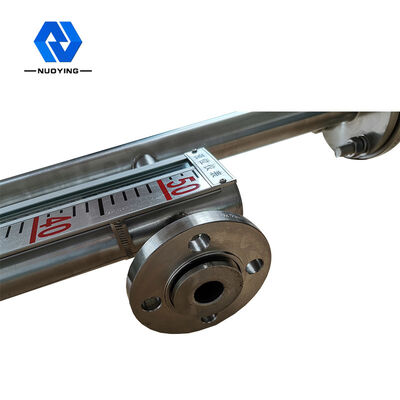

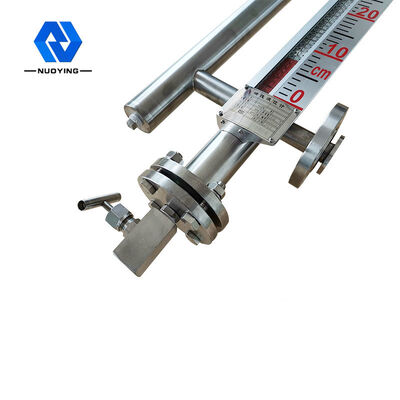

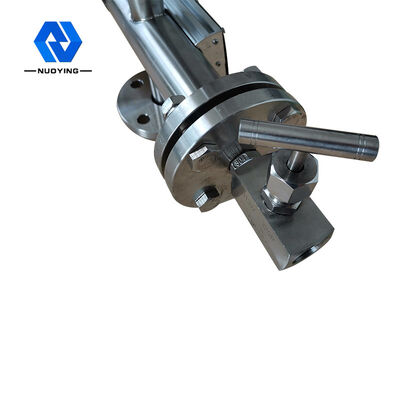

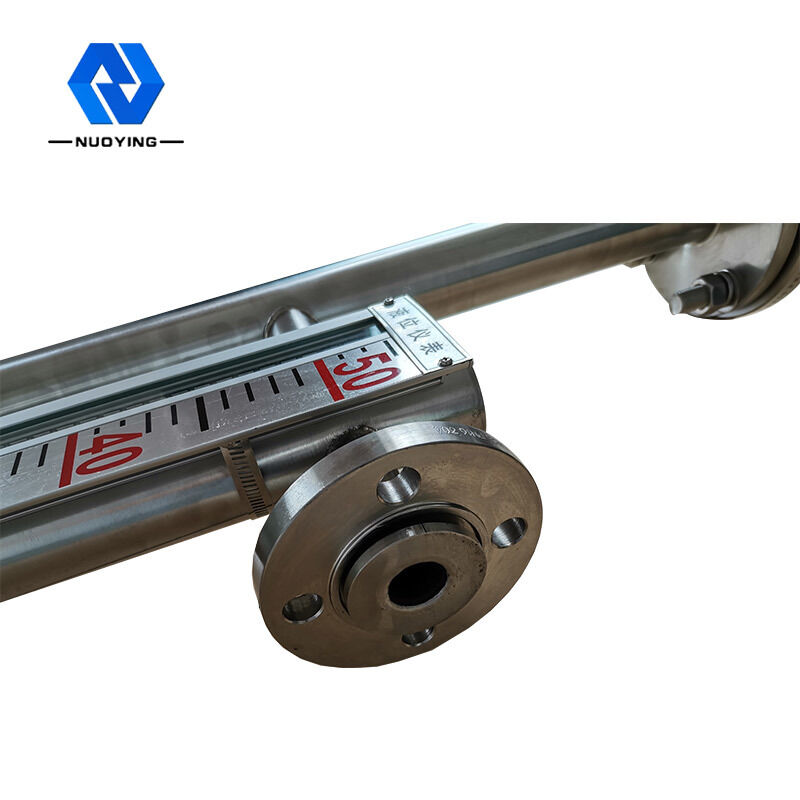

L'indicateur de niveau magnétique possède une chambre (appelée tube de mesure ou tube de corps) qui contient une bille flottante, et la cavité est connectée au récipient par bride ou autre connexion appropriée. Selon le principe des connecteurs, avec le changement du niveau de liquide dans le récipient, le niveau de liquide dans la cavité est le même que le niveau de liquide dans le récipient, de sorte que la bille flottante dans la chambre est entraînée de haut en bas, et de haut en bas avec la montée et la descente du niveau de liquide dans le récipient. À ce stade, nous ne pouvons pas voir le niveau de liquide, nous avons donc un affichage à bascule de colonne magnétique à l'extérieur de la cavité.

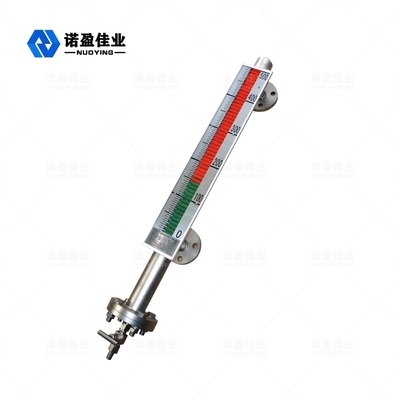

L'acier magnétique permanent est installé à la jonction entre le liquide de submersion de la bille flottante et la partie flottante, et lorsque le niveau de liquide dans le récipient mesuré monte et descend, il en va de même pour le flotteur magnétique dans le tube du corps de l'indicateur de niveau. L'acier magnétique permanent dans le flotteur est transmis à l'indicateur à colonne magnétique par couplage magnétique, entraînant le basculement des rouleaux rouge et blanc de 180°. Lorsque le niveau de liquide monte, la colonne basculante passe du blanc au rouge, et lorsque le niveau de liquide descend, la colonne basculante passe du rouge au blanc. La jonction rouge et blanche de l'indicateur est la hauteur réelle du niveau de liquide à l'intérieur du récipient, réalisant ainsi une indication claire du niveau de liquide.

Plaque magnétique Niveau Caractéristiques de conceptionParamètre technique

※ Note: Produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs!Plaque magnétique

Niveau Indicateur  Caractéristiques de conception◎Structure simple, solide et fiable, fonctionnement stable

◎L'échelle d'affichage sur site est claire, visible et facile à lire.
◎Niveaux de liquide pouvant être mesurés et indiqués : corrosifs, inflammables, toxiques, à haute température, agités et contaminés
◎Formes d'installation multiples, formes de connexion multiples peuvent être sélectionnées
◎Plage de pression de conception du vide total à 10 MPA.
◎Plage de température de conception -160 〜450 °C.
◎Conception professionnelle pour pression et température spéciales.
Plaque magnétique

Niveau Domaine d'application de l'indicateurPlaque magnétique

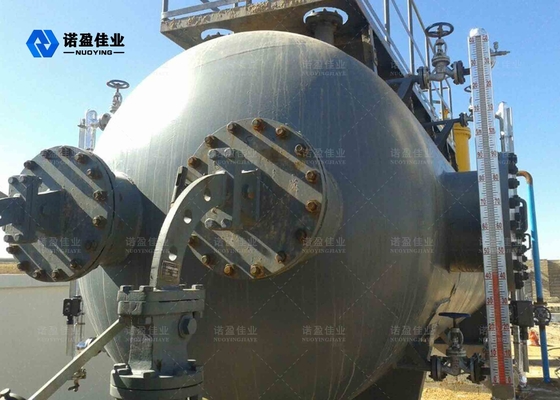

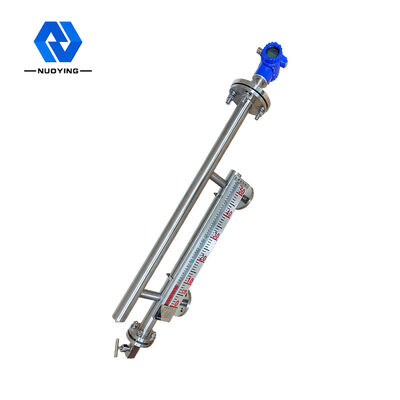

Niveau Domaine d'application de l'indicateurL'indicateur de niveau à plaque magnétique convient à l'affichage du niveau de liquide sur les récipients des équipements chimiques, pétroliers et autres équipements industriels. L'indicateur de niveau à plaque basculante magnétique peut être ajouté pour installer l'indicateur de niveau, le niveau de liquide peut être ouvert et fermé pour effectuer la transmission de signal à distance, la bille flottante adopte une conception artisanale spéciale telle que haute température, haute pression, basse densité, et le choix de différents matériaux tels que le titane, le PTFE 316L, etc. Pour garantir que le produit convient à toutes les exigences de mesure sur site. Actuellement, les indicateurs de niveau magnétiques sont largement utilisés dans les industries du pétrole, de la chimie, de la métallurgie, de l'énergie, de l'alimentation, de la pharmacie, de la papeterie et autres pour la mesure et le contrôle du niveau de liquide.
