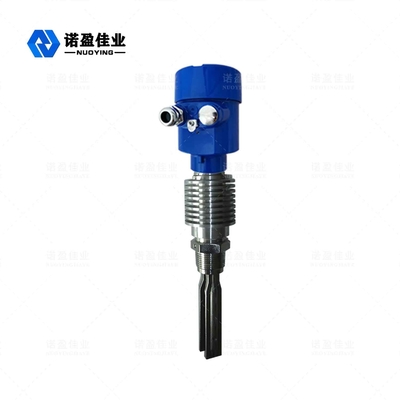

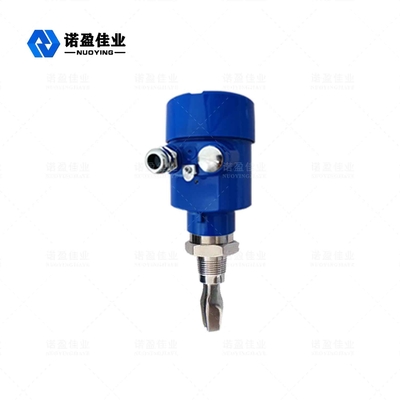

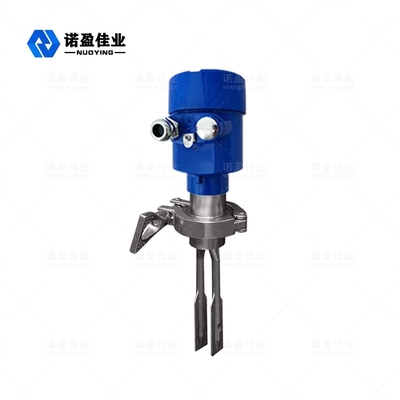

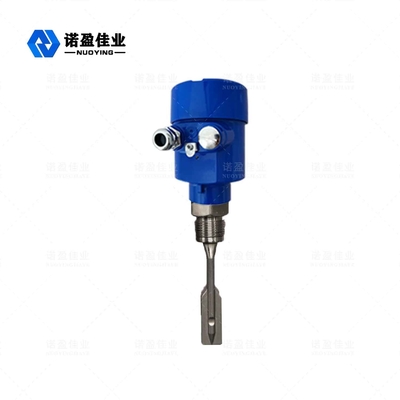

Connexion de filetage du capteur de niveau de diapason en acier inoxydable 316L 220VAC

Diapason NYYCUK Niveau Commutateur Niveau Contrôleur

en fonctionnement Principe

Le commutateur de niveau à diapason NYYCUK est un nouveau type de commutateur de niveau.Il est conçu et fabriqué en utilisant le principe de la vibration du diapason.Il s'agit d'une base de tige d'induction sur laquelle le diapason est ouvert et fermé, qui entraîne le diapason à travers la puce piézoélectrique et reçoit le signal de vibration par une autre puce piézoélectrique, qui fait circuler le signal de vibration et résonne avec la tige d'induction.Lorsque le matériau est en contact avec la tige d'induction, le signal de vibration devient plus petit et le circuit de commande émet le signal de connexion électrique jusqu'à ce que la résonance soit arrêtée.En raison du principe naturel selon lequel la sensibilité de la tige inductive diminue de l'extrémité avant vers le siège arrière, lorsque le matériau dans le réservoir s'accumule avec le canon, il touche le fond de la tige inductive Il n'y a pas de signal d'erreur lorsque le siège est à l'arrière ou lors de la décharge.En bref, le diapason produit des vibrations mécaniques sous l'excitation du cristal piézoélectrique, qui a une certaine fréquence et amplitude.Lorsque le diapason est immergé dans un liquide ou un solide, la fréquence de vibration et l'amplitude du diapason changent.Ce changement de fréquence est détecté par le sous-circuit électronique et délivre une quantité de commutation.

Paramètre technique

Caractéristiques de conception

◎ Convient pour mesurer des poudres solides de densité moyenne ou des particules pouvant s'écouler librement.Également applicable à presque tous les fluides liquides, cette série d'interrupteurs de niveau à diapason peut être mesurée à une variété de niveaux, avec des interrupteurs de fin de course de sécurité haut/bas, une protection contre le débordement ou le fonctionnement à vide, le contrôle de la pompe, l'affichage des tuyaux avec/sans débit, etc. .
◎Libre de l'influence de la mousse, des courants de Foucault et des gaz, il convient à l'alarme à point fixe ou au contrôle de toutes sortes de niveaux de matériaux solides et de niveaux de liquide dans divers conteneurs.Plusieurs modèles peuvent être utilisés dans différentes situations.Longue durée de vie, performances stables, sûres et fiables
◎ Forte adaptabilité - le matériau mesuré a différents paramètres électriques et la densité n'a aucun effet sur la mesure.La mise à l'échelle, l'agitation, la turbulence, les bulles, les vibrations, la viscosité moyenne, la haute température, la haute pression et d'autres conditions défavorables n'affectent pas la détection.
◎Aucun ajustement n'est requis : il n'est pas affecté par la constante diélectrique et la densité, de sorte qu'aucun ajustement sur le terrain n'est requis pour tout liquide mesuré.
◎ Sans entretien : le processus de détection du commutateur de diapason est complété par un circuit électronique, aucune pièce mobile, une fois installé et mis en service, aucun réglage ponctuel n'est nécessaire.
