| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Résultats de l'enquête |
| Nombre De Pièces: | 1 pièces |
| Prix: | $309~$569/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
6.8GHz Anti-explosion 4-20mA Radar Sensor/émetteur de niveau avec une portée de 35m pour mesurer le matériau solide et l'entrepôt de grain
6Principe de fonctionnement de l'émetteur de niveau radar de.8 GHz
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.
Résultats:
Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
6champs d'application des émetteurs de niveau radar à.8 GHz
1Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de brasserie, etc.
2Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc.
3Traitement de l'eau: réservoirs, fosses, réservoirs de traitement, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.
4Papier: tour de stockage, silo de stockage de matières chimiques, etc.
5Autres: carrière, protection de l'environnement, construction navale et autres industries.
6Paramètres techniques de l'émetteur de niveau radar à.8 GHz
| Modèle de produit | Résultats de l'enquête |
| Application typique |
Produits solides, poudres et granules |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à corne |
| Plage de mesure | 35m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence de commande électronique doit être de 24 VDC. |
| Température moyenne | -40 à + 130°C |
| Connexion de processus | L'écartement entre les deux côtés de l'emballage doit être supérieur ou égal à 0,8 mm. |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

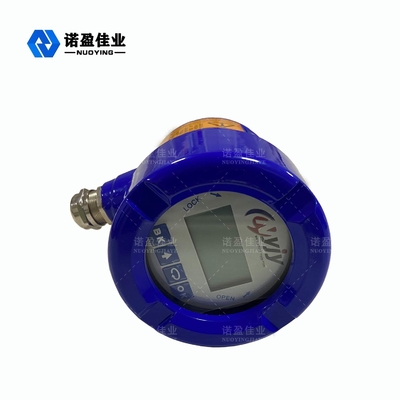

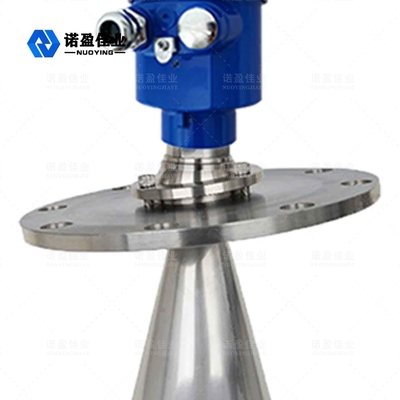

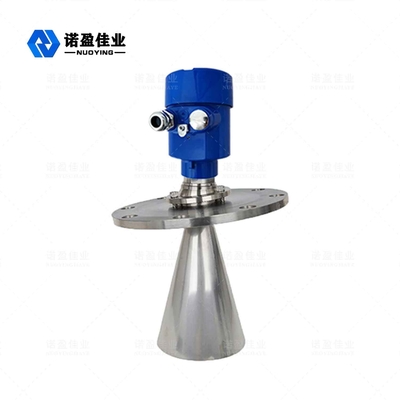

6Émetteur de niveau radar.8GHz Images connexes
