| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Résultats de l'enquête |
| Nombre De Pièces: | 1 pièces |
| Prix: | $359~$599/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

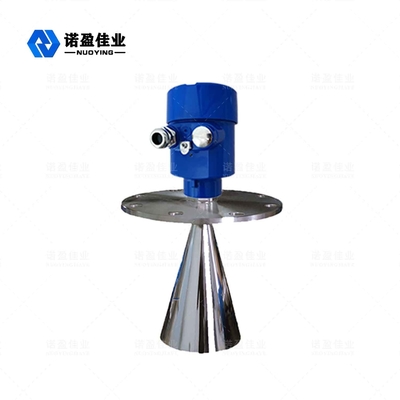

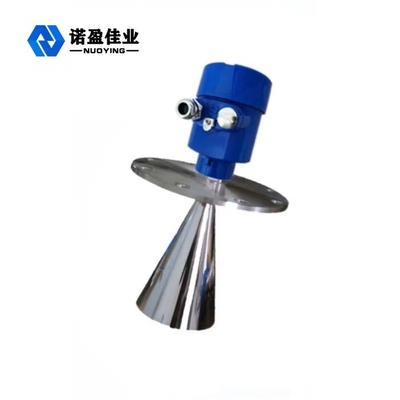

NYRD803 Haute précision 0-35m Radar Level Gauge Horn Type 6.8GHz 4-20mA Transmetteur de niveau radar pour les liquides non mélangés
NYRD803 Principe de fonctionnement de l'émetteur au niveau du radar
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.
Résultats:
Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
Caractéristiques de conception de l'émetteur de niveau radar NYRD803
Différents modes de connexion de processus et types de composants de détection peuvent être personnalisés en fonction des exigences du client.
Avec le mode de fonctionnement par impulsion, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.
Paramètres techniques de l'émetteur de niveau radar NYRD803
| Modèle de produit | Résultats de l'enquête |
| Application typique |
Ne pas bouger les liquides |
| Matériau d'antenne | 304 |
| Type d'antenne | Antenne à corne |
| Plage de mesure | 35m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence de commande électronique doit être de 24 VDC. |
| Température moyenne | -40 à + 130°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.
NYRD803 émetteur de niveau radar 6,8 GHz
