| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro de référence: |
| Nombre De Pièces: | 1 pièces |
| Prix: | $209~$559/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

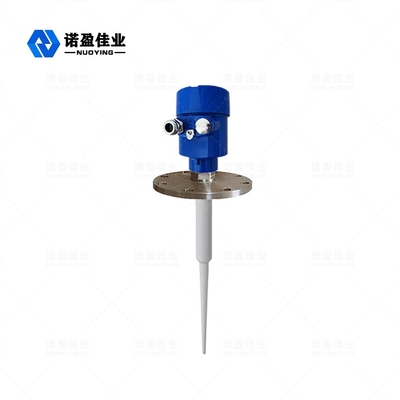

NYRD802 émetteur de niveau de radar intelligent à 6,8 GHz Capteur de niveau de radar de haute qualité pour liquides corrosifs avec portée de 20 m et CE
NYRD802 Principe de fonctionnement de l'émetteur de niveau radar 6,8 GHz
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.
Résultats:
Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
NYRD802 6.8GHz Émetteur de niveau radar champs d'application
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.
2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.
3Chimique: tour de distillation du pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.
4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.
Paramètres techniques de l'émetteur de niveau radar NYRD802 6,8 GHz
| Modèle de produit | Le numéro de référence: |
| Application typique |
Liquides corrosifs |
| Matériau d'antenne | PTFE |

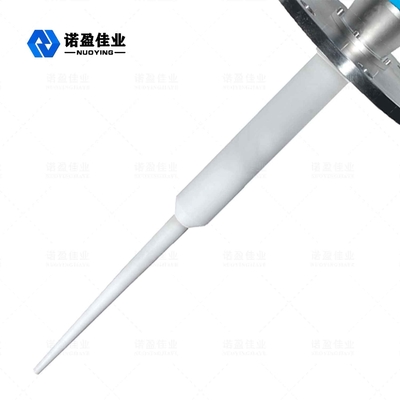

| Type d'antenne | Antenne à tige |
| Plage de mesure | 20m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence de commande électronique doit être de 24 VDC. |
| Température moyenne | -40 à + 150°C |
| Connexion de processus | Les pièces de rechange |
| Pression du procédé | -0,1 à 2,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.
NYRD802 émetteur de niveau radar 6,8 GHz
