| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro NYRD801 |
| Nombre De Pièces: | 1 pièces |
| Prix: | $219~$529/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

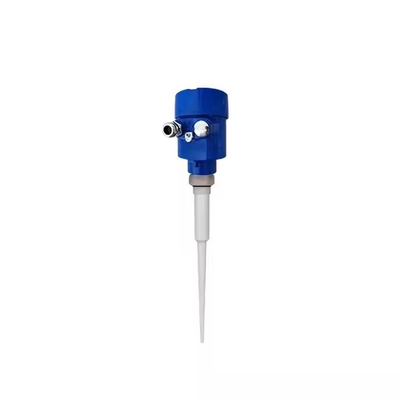

NYRD801 Non contact 20m Radar niveau de jauge filée 6,8 GHz Hart niveau de capteur Radar mesure du niveau de divers liquides
NYRD801 Principe de fonctionnement de la jauge de niveau radar
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.
Résultats:
Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
NYRD801 Caractéristiques de conception de la jauge de niveau radar
Le compteur de niveau radar intelligent adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'écho par découverte d'écho.Le produit peut être appliqué à diverses conditions de travail complexes.
La fonction "apprentissage du faux écho" permet à l'instrument d'identifier avec précision le vrai écho dans de multiples conditions de faux écho, afin d'obtenir des résultats de mesure précis.
NYRD801 Paramètres techniques de l'indicateur de niveau radar
| Modèle de produit | Le numéro NYRD801 |
| Application typique |
Liquides légèrement corrosifs, liquides à procédé simple |
| Matériau d'antenne | PTFE |
| Type d'antenne | Antenne à tige |
| Plage de mesure | 20m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence de commande électronique doit être de 24 VDC. |
| Température moyenne | -40 à + 130°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 0,3 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

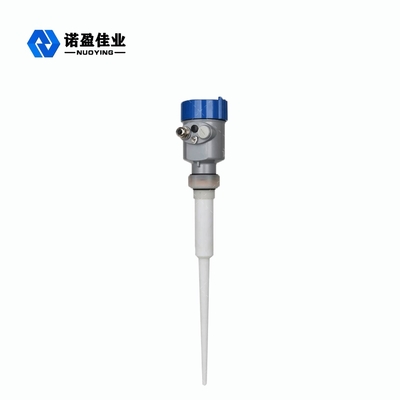

NYRD801 Mesureur de niveau radar Related Pictures
