| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro NYRD801 |
| Nombre De Pièces: | 1 pièces |
| Prix: | $209~$530/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
6Émetteur de niveau de radar liquide de 8 GHz IP67 Capteur de niveau de radar intelligent 4-20mA pour liquides légèrement corrosifs fabriqué en Chine
6Description du produit pour l'émetteur de niveau radar de.8 GHz
L'émetteur de niveau radar NYRD801 est un instrument de mesure de niveau radar haute fréquence de 6,8 GHz avec une distance de mesure maximale de 20 mètres.Il envoie et reçoit des impulsions micro-ondes très courtes à très faible énergie à travers le système d'antenne.Ensuite, le temps de fonctionnement peut être converti en un signal de niveau par un composant électroniqueUne méthode spéciale d'extension du temps assure des mesures stables et précises en très peu de temps.
Même s'il y a un faux écho dans des conditions de travail complexes, l'écho du niveau du matériau peut être analysé avec précision avec la dernière technologie de microprocesseur et un logiciel de débogage.
6Principe de fonctionnement de l'émetteur de niveau radar de.8 GHz
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.
Résultats:
Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
6Paramètres techniques de l'émetteur de niveau radar à.8 GHz
| Modèle de produit | Le numéro NYRD801 |
| Application typique |
Liquides légèrement corrosifs, liquides à procédé simple |
| Matériau d'antenne | PTFE |

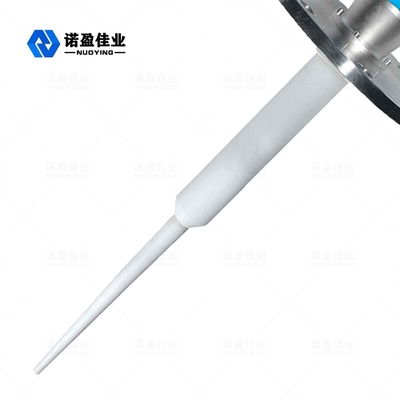

| Type d'antenne | Antenne à tige |
| Plage de mesure | 20m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Pour les appareils de commande électronique, la fréquence de commande électronique doit être de 24 VDC. |
| Température moyenne | -40 à + 130°C |
| Connexion de processus | Fil, bride (facultatif) |
| Pression du procédé | -0,1 à 0,3 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 (facultatif) |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

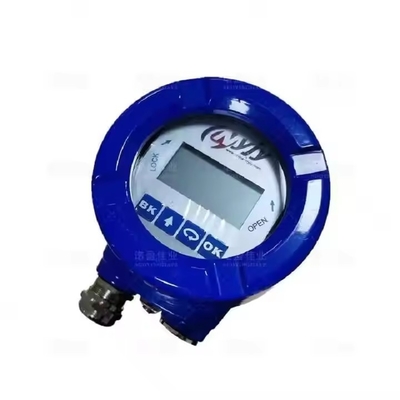

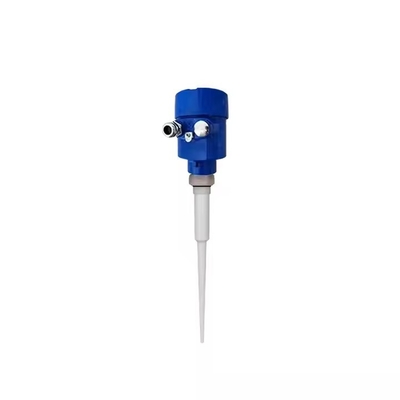

6Émetteur de niveau radar.8GHz Images connexes
