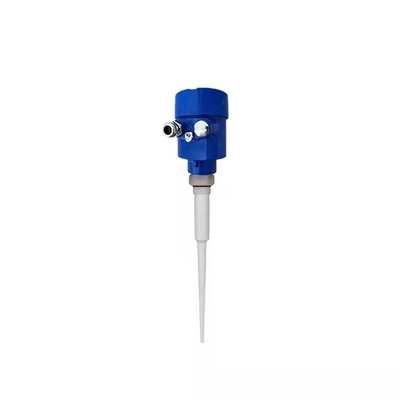

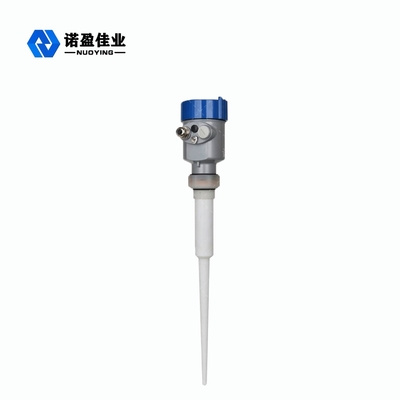

NYRD801 émetteur de niveau de radar numérique résistant à l'explosion à 6,8 GHz RS485 capteur de niveau de radar pour réservoirs de stockage à 20 m de portée

NYRD801 émetteur de niveau de radar numérique résistant à l'explosion à 6,8 GHz RS485 capteur de niveau de radar pour réservoirs de stockage à 20 m de portée

NYRD801 Émetteur de niveau radar 6,8 GHz Description du produit

L'émetteur de niveau radar NYRD801 est un instrument de mesure de niveau radar haute fréquence de 6,8 GHz avec une distance de mesure maximale de 20 mètres.Il envoie et reçoit des impulsions micro-ondes très courtes à très faible énergie à travers le système d'antenne.Ensuite, le temps de fonctionnement peut être converti en un signal de niveau par un composant électroniqueUne méthode spéciale d'extension du temps assure des mesures stables et précises en très peu de temps.

Même s'il y a un faux écho dans des conditions de travail complexes, l'écho du niveau du matériau peut être analysé avec précision avec la dernière technologie de microprocesseur et un logiciel de débogage.

NYRD801 Principe de fonctionnement de l'émetteur de niveau radar 6,8 GHz

Résultats:

L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.Le microprocesseur traite le signal et identifie l'écho généré par la micro-impulsion sur la surface du matériau. La reconnaissance correcte du signal d'écho est complétée par un logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.D=C×T/2 ((C est la vitesse de la lumière)

Puisque la distance E du réservoir vide est connue, le niveau de matière L est: L=E-D.

Résultats:

Il est réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.

NYRD801 6.8GHz Radar Niveau Transmetteur Caractéristiques de conception

• Le compteur de niveau radar intelligent adopte une technologie de traitement de micro-ondes avancée et une technologie unique de traitement d'écho par découverte d'écho.Le produit peut être appliqué à diverses conditions de travail complexes.

• La fonction "apprentissage du faux écho" permet à l'instrument d'identifier avec précision le vrai écho dans de multiples conditions de faux écho, afin d'obtenir des résultats de mesure précis.

• Différents modes de connexion de processus et types de composants de détection peuvent être personnalisés en fonction des exigences du client.

• Avec le mode de fonctionnement par impulsion, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers récipients métalliques et non métalliques, sans nuire au corps humain et à l'environnement.

NYRD801 6,8 GHz émetteur de niveau radar champs d'application

1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.

2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.

3Chimique: tour de distillation du pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.

4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.

5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.

6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de brasserie, etc.

7Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc.

8Traitement de l'eau: réservoirs, fosses, réservoirs de traitement, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.

9Papier: tour de stockage, silo de stockage de matières chimiques, etc.

10Autres: carrière, protection de l'environnement, construction navale et autres industries.

Paramètres techniques de l'émetteur de niveau radar de 6,8 GHz NYRD801
