| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le NYRD-SD |
| Nombre De Pièces: | 1 pièces |
| Prix: | $256~$800/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |

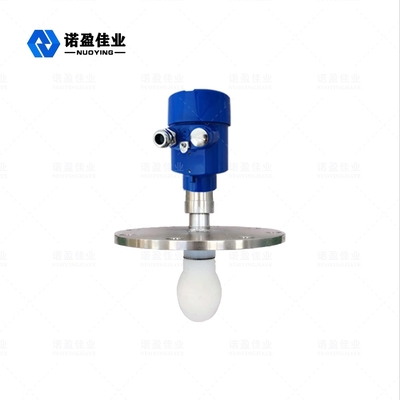

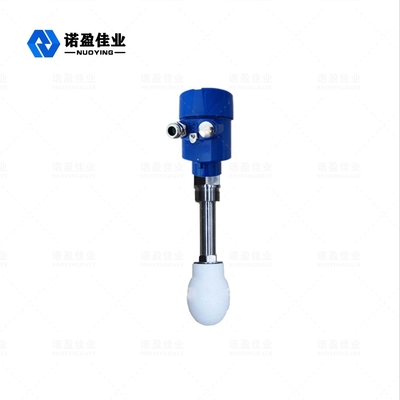

L'indicateur de niveau de liquide multifonctionnel à 26 GHz sans contact de 2,0 MPa pour les liquides sujets à la condensation et les poudres de 40 m
Principe de fonctionnement du jaugeur de niveau liquide multifonctionnel à 26 GHz sans contact
L'antenne de position d'objet radar émet une impulsion micro-onde étroite qui est transmise vers le bas à travers l'antenne.il est reflété et reçu par le système d'antenne à nouveauLe signal est transmis à la partie du circuit électronique et est automatiquement converti en signal au niveau de l'objet (parce que les impulsions se déplacent si vite,le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
Le point de mesure: surface inférieure du fil ou surface d'étanchéité de la bride.
Remarque: lors de l'utilisation de l'émetteur de niveau radar, veillez à ce que lele niveau le plus élevé n'entre pas dans la zone aveugle de mesure (zone D de la figure).
Champs d'application de la jauge de niveau de liquide multifonctionnelle à 26 GHz sans contact
1. divers liquides (corrosion forte, constante diélectrique faible, remuage, vapeur, cristallisation, condensation, lisier, haute température et haute pression, etc.)
2. toutes sortes de poudres (poudres de ciment, poudres de chaux, cendres volantes, etc.)
3- divers solides (céréales, cailloux, minerai de fer, charbon, etc.)
Paramètres techniques du jaugeur de niveau de liquide multifonctionnel à 26 GHz sans contact
| Modèle de produit | Le NYRD-SD |
|
Application typique |
Poudre, liquide hautement corrosif, liquide sujet à la cristallisation et à la condensation, etc. |
|
Fréquence |
26 GHz |
|
Précision |
± 3 mm |
|
Portée |
40m |
|
Matériau d'antenne |
PTFE (facultatif) |
| Type d'antenne |
Goutte d'eau |
|
Prélèvement d'échantillons par écho |
100 fois/s |
|
Température du procédé |
-40 à +260°C |
|
Pression du procédé |
-0,1 à 2,0 MPa |
|
Humidité ambiante |
0 à 90% |
|
Résolution |
1 mm |
|
Connexion de processus |
Fil, bride, support (facultatif) |
|
Interface électrique |
M20×1. 5, 1⁄2 " NPT |
|
Sortie du signal |
4... 20mA/RS485/Modbus... Je suis désolé. |
|
Puissance d'alimentation |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
|
Le pouvoir |
3W |
|
Grade résistant aux explosions |
ExiaIICT6 Ga (facultatif) |
|
Classe de protection |
Pour la protection contre la corrosion |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.
Multifonctionnel 26GHz Non-contact mesureur de niveau de liquide
