| Nom De Marque: | NUOYING |
| Numéro De Modèle: | Le numéro de la personne concernée |
| Nombre De Pièces: | 1 pièces |
| Prix: | $178~$820/pc |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 1000 pièces par mois |
Radar de type corne de 26 GHz d'usine Transmetteur de niveau de liquide 316L Antenne NYRD806 pour liquides légèrement corrosifs
Description du produit de l'émetteur de niveau radar 26 GHz
L'émetteur de niveau radar NYRD806 est un instrument de mesure de niveau radar haute fréquence de 26 GHz avec une distance de mesure maximale de 30 mètres.et le nouveau microprocesseur rapide peut effectuer une analyse et un traitement du signal à plus grande vitesse, de sorte que l'instrument peut être utilisé pour certaines conditions de mesure complexes.
Principe de fonctionnement de l'émetteur de niveau radar 26 GHz
L'antenne de position d'objet radar émet une impulsion micro-onde étroite qui est transmise vers le bas à travers l'antenne.il est reflété et reçu par le système d'antenne à nouveauLe signal est transmis à la partie du circuit électronique et est automatiquement converti en signal au niveau de l'objet (parce que les impulsions se déplacent si vite,le temps qu'il faut à une onde électromagnétique pour atteindre sa cible et rebondir vers le récepteur est presque instantané).
Le point de mesure: surface inférieure du fil ou surface d'étanchéité de la bride.
Remarque: lors de l'utilisation de l'émetteur de niveau radar, veillez à ce que lele niveau le plus élevé n'entre pas dans la zone aveugle de mesure (zone D de la figure).
Émetteur de niveau radar de 26 GHz Champs d'application
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.
2champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, réservoirs de dépôt, réservoirs d'eaux usées, réservoirs de boue de forage, etc.
3Chimique: tour de distillation du pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, etc.
4. métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, etc.
6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de brasserie, etc.
Paramètres techniques de l'émetteur de niveau radar NYRD806 à 26 GHz
| Modèle de produit | Le numéro de la personne concernée |
| Application typique |
Liquide résistant à la température, résistant à la pression, légèrement corrosif |
| Matériau d'antenne | 316L (facultatif) |
| Type d'antenne | Antenne à corne |
| Plage de mesure | 30m |
| Précision de mesure | ± 3 mm |
| Énergie électrique | Le débit d'électricité doit être supérieur ou égal à: |
| Température moyenne | -40 à 250 °C |
| Connexion de processus | Paramètre d'exécution |
| Pression du procédé | -0,1 à 4,0 MPa |
| Classe de protection | Pour la protection contre la corrosion |
| Grade résistant aux explosions | Exia II CT6 |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire. |
| Interface électrique | M20*1.5, 1⁄2 "NPT |
Note: Les produits peuvent être personnalisés selon les exigences spécifiques des utilisateurs.

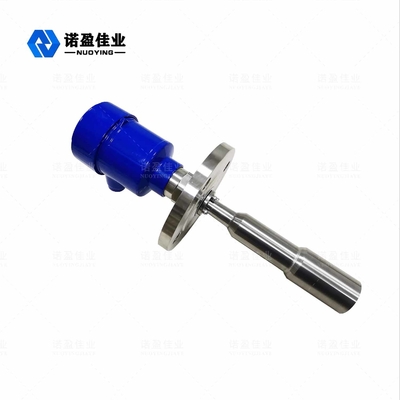

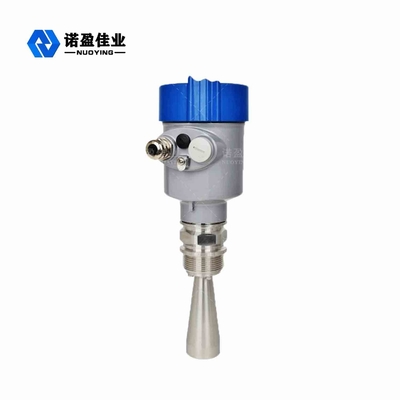

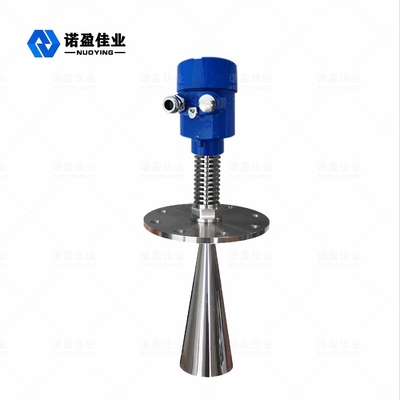

NYRD806 émetteur de niveau radar à 26 GHz Des photos
