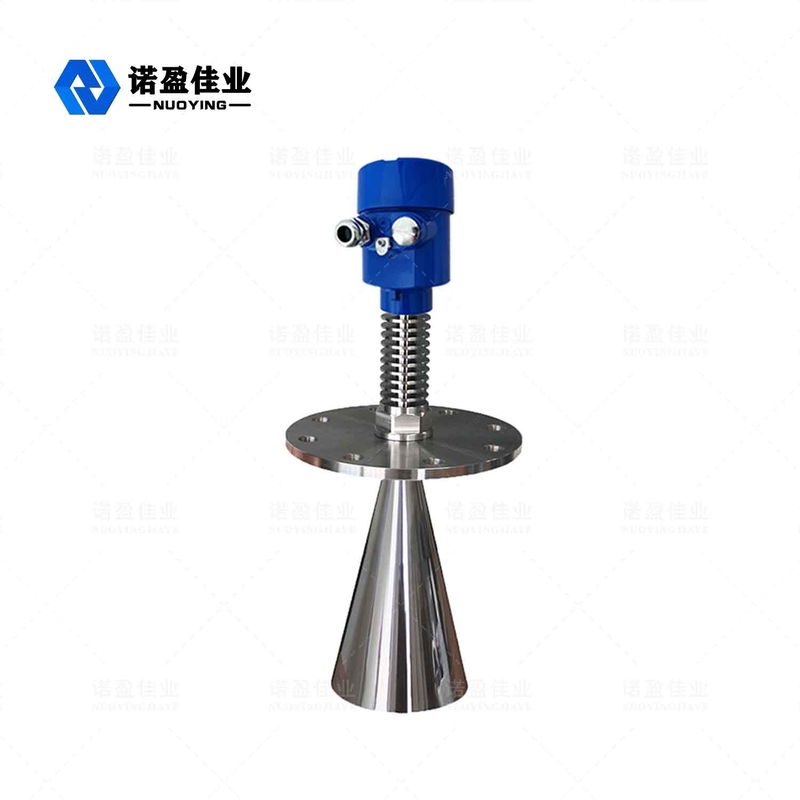

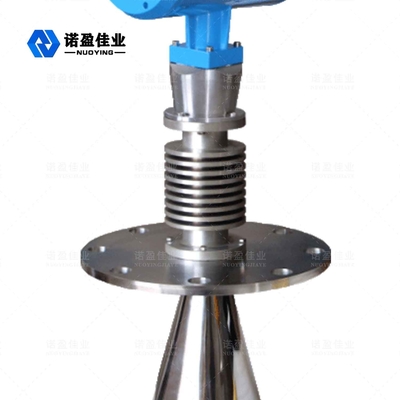

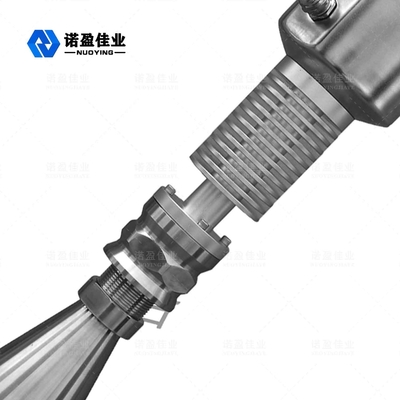

6.8GHz NYRD-803S Transmetteurs de niveau de radar liquide Capteur de niveau de radar intelligent

6.8GHz NYRD-803S Transmetteurs de niveau de radar liquide Capteur de niveau de radar intelligent

Nom De Marque:	NUOYING
Numéro De Modèle:	Les données de référence sont fournies à l'autorité compétente.
Nombre De Pièces:	1 PCS
Prix:	$450 to $599/pcs
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Certification:

CE, SIL, ATEX

Grade:

Produits industriels

Garantie:

12 mois

Assistance personnalisée:

Produits d'usinage

Nom de marque:

NUOYING

Application typique:

Liquide à procédé simple

Exactitude de mesure:

00,05% à 0,1% F.S.

Énergie:

24 VDC

Connexion de processus:

La couche de coupe (sélective)

Température moyenne:

-40 à + 130°C

Pression de processus:

-0.1~0.3Mpa

Plage de mesure:

35m

Matériel d'antenne:

304

Détails d'emballage:

60*30*30 cm

Capacité d'approvisionnement:

1000 pièces par mois

Description du produit

6Émetteur de niveau radar NYRD803S de 8 GHz

Émetteur de niveau radar NYRD-803S de NuoyingRésumé

Paramètres du produit

Application typique	Liquide corrosif
Matériau d'antenne	304
Plage de mesure	35m
Énergie électrique	24VDC ((deux lignes, quatre lignes)
Température moyenne	-40 à + 150°C
Pression du procédé	-0,1 à 2,0 MPa
Connexion de processus	Les pièces de rechange doivent être équipées d'un dispositif de rechange.
Sortie du signal	4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire.

Description des produits

Principe de fonctionnement de l'émetteur de niveau radar 6 GHz NYRD803S

Des impulsions micro-ondes très courtes à très faible énergie sont transmises et reçues par le système d'antenne.
la vitesse de la lumière.Le temps de fonctionnement peut être converti en signal de niveau par des composants électroniques.
Cette méthode peut assurer une mesure stable et précise en très peu de temps.
Même s'il y a un faux écho dans des conditions de travail complexes, l'écho du niveau du matériau peut être analysé avec précision avec le
La dernière technologie de microprocesseur et le logiciel de débogage.
Résultats:
L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique.
La reconnaissance correcte du signal d'écho est complétée par
Le logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique.
La distance D de la surface du matériau est proportionnelle au déplacement de l'impulsion dans le temps T:
D=C×T/2 ((C est la vitesse de la lumière)
Étant donné que la distance E du réservoir vide est connue, le niveau de matériau L est:
L=E-D
Résultats:
Il est réglé en entrant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application.
Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.

Caractéristique de conception de l'émetteur de niveau radar 6GHz NYRD803S

1.Le compteur de niveau radar intelligent adopte une technologie de traitement de micro-ondes avancée et un traitement d'écho unique
Le produit peut être appliqué à diverses conditions de travail complexes.
2.La fonction "apprentissage du faux écho" permet à l'instrument d'identifier avec précision le vrai écho sous plusieurs faux échos
conditions, afin d'obtenir des résultats de mesure précis.
3Différents modes de connexion de processus et types de composants de détection peuvent être personnalisés selon les exigences du client.
4.En mode de fonctionnement par impulsion, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers métaux et non-métaux
contenants, sans nuire au corps humain et à l'environnement.

Émetteur de niveau radar 6 GHz NYRD803S Champ d'application

1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc.
2- champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, séparateurs triphasés, réservoirs de dépôt, réservoirs d'eaux usées, boue de forage
réservoirs, etc.
3- Chimique: tour de distillation de pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte,
et ainsi de suite
4.Métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc.
5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines,
et ainsi de suite
6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de sucre brut, réservoir de stockage de pâte de tomate, réservoir de stockage de brasserie, etc.
7- Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc. de produits pharmaceutiques chinois.
8.Traitement des eaux: réservoirs, fosses, réservoirs de traitement des eaux, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc.
9.Papier: silo de matières premières, tour de stockage, tambour de séchage, silo de stockage de matières chimiques, etc.
10Autres: carrière, mine de charbon, protection de l'environnement, construction navale et autres industries.
