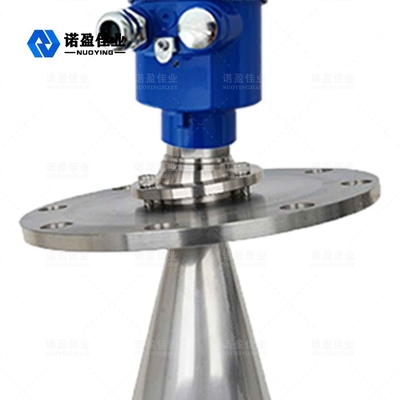

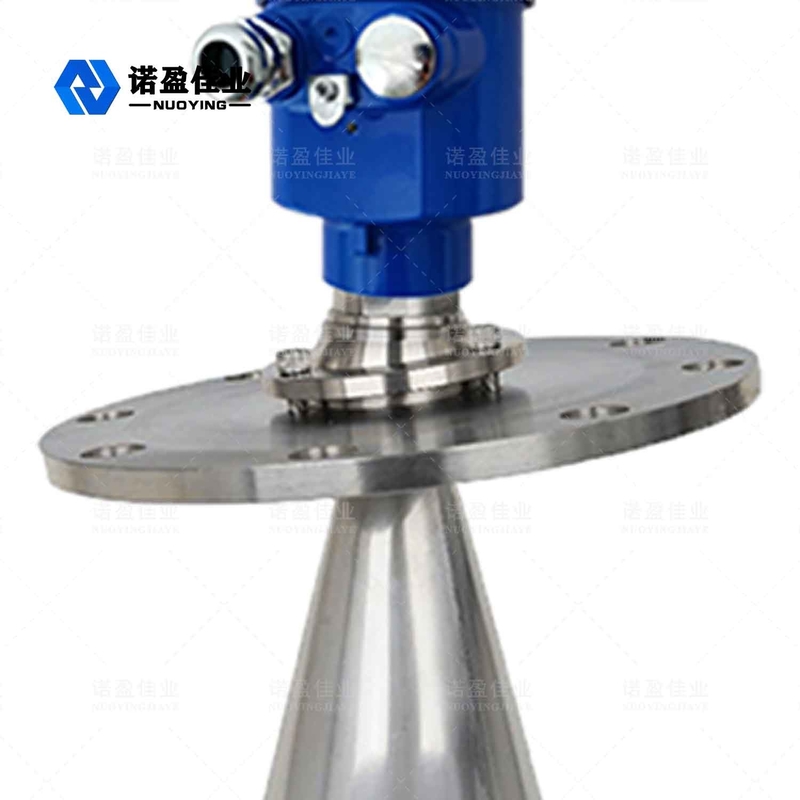

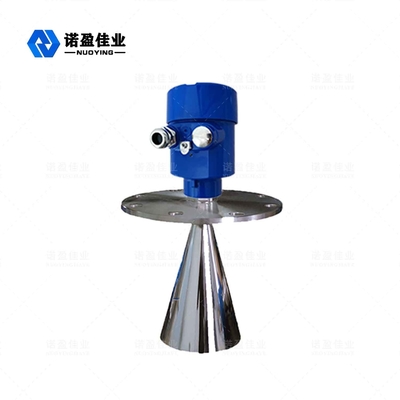

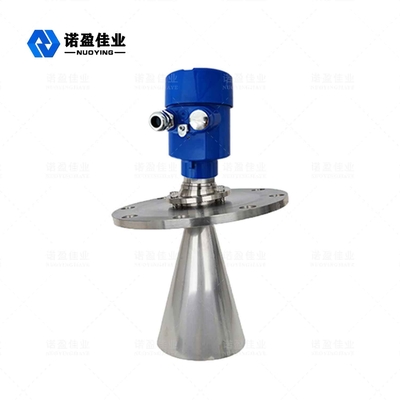

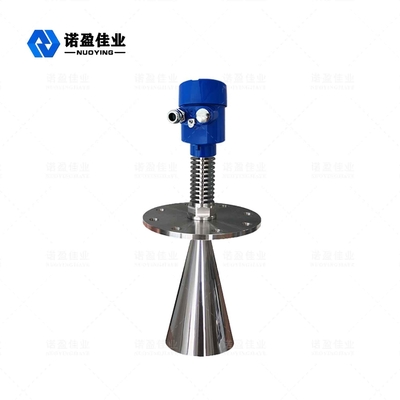

6Émetteur de niveau radar NYRD804 de.8 GHz avecFlanche de rotation
Nuoying NYRD-804 émetteur de niveau radarRésumé
Paramètres du produit
Application typique
Liquide corrosif
Matériau d'antenne
304
Plage de mesure
35m
Énergie électrique
24VDC ((deux lignes, quatre lignes)
Température moyenne
-40 à + 150°C
Pression du procédé
-0,1 à 2,0 MPa
Connexion de processus
flange de rotation
Sortie du signal
4... 20mA/HART/RS485/Modbus... Je ne peux pas le faire.
Description des produits
Principe de fonctionnement de l'émetteur de niveau radar 6 GHz NYRD804
Des impulsions micro-ondes très courtes à très faible énergie sont transmises et reçues par le système d'antenne. la vitesse de la lumière.Le temps de fonctionnement peut être converti en signal de niveau par des composants électroniques. Cette méthode peut assurer une mesure stable et précise en très peu de temps. Même s'il y a un faux écho dans des conditions de travail complexes, l'écho du niveau du matériau peut être analysé avec précision avec le La dernière technologie de microprocesseur et le logiciel de débogage. Résultats: L'antenne reçoit la micro-impulsion réfléchie et la transmet au circuit électronique. La reconnaissance correcte du signal d'écho est complétée par Le logiciel d'impulsion, et la précision peut atteindre le niveau millimétrique. La distance D de la surface du matériau est proportionnelle au déplacement de l'impulsion dans le temps T: D=C×T/2 ((C est la vitesse de la lumière) Étant donné que la distance E du réservoir vide est connue, le niveau de matériau L est: L=E-D Résultats: Il est réglé en entrant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir complet F (= échelle complète) et certains paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à une sortie de 4 à 20 mA.
Caractéristique de conception de l'émetteur de niveau radar 6 GHz NYRD804
1.Le compteur de niveau radar intelligent adopte une technologie de traitement de micro-ondes avancée et un traitement d'écho unique Le produit peut être appliqué à diverses conditions de travail complexes. 2.La fonction "apprentissage du faux écho" permet à l'instrument d'identifier avec précision le vrai écho sous plusieurs faux échos conditions, afin d'obtenir des résultats de mesure précis. 3Différents modes de connexion de processus et types de composants de détection peuvent être personnalisés selon les exigences du client. 4.En mode de fonctionnement par impulsion, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers métaux et non-métaux contenants, sans nuire au corps humain et à l'environnement.
Émetteur de niveau radar 6 GHz NYRD804 Champ d'application
1Les centrales électriques: réservoirs, pompes à silo, cuillers à vapeur, stockage de cendres, réservoirs d'huile, etc. 2- champs pétroliers: réservoirs de stockage de pétrole brut, réservoirs de stockage de pétrole raffiné, séparateurs triphasés, réservoirs de dépôt, réservoirs d'eaux usées, boue de forage réservoirs, etc. 3- Chimique: tour de distillation de pétrole brut, silo de matières premières, silo intermédiaire, réservoir de réaction, réservoir d'ammoniac, réservoir de stockage d'asphalte, et ainsi de suite 4.Métallurgie: silos de matières premières, silos de matières auxiliaires, réservoirs tampons de cellules électrolytiques, etc. 5Ressources en eau: canaux, réservoirs, irrigation des terres agricoles, surveillance du niveau de l'eau des rivières, alerte aux inondations soudaines, inondations urbaines, et ainsi de suite 6Produits alimentaires: usine de jus, usine de lait, réservoir de stockage de sucre brut, réservoir de stockage de pâte de tomate, réservoir de stockage de brasserie, etc. 7- Produits pharmaceutiques: réservoirs de stockage, séparateurs, réservoirs de fermentation, etc. de produits pharmaceutiques chinois. 8.Traitement des eaux: réservoirs, fosses, réservoirs de traitement des eaux, réservoirs de sédimentation, puits profonds, réseaux d'eau potable, etc. 9.Papier: silo de matières premières, tour de stockage, tambour de séchage, silo de stockage de matières chimiques, etc. 10Autres: carrière, mine de charbon, protection de l'environnement, construction navale et autres industries.
