Détails sur le produit:
|
Modèle du produit: | NYRD803 | Application typique: | Liquide avec processus simple, poussière, solide |
---|---|---|---|
Type d'antenne: | en forme de corne | Matériau de l'antenne: | PTFE, 304, 316 |
Échantillonnage d'écho: | 55 fois/s | Plage de mesure: | 0~30m |
Température de processus: | -40~+130℃ | Pression de processus: | -0.1~2.0MPa |

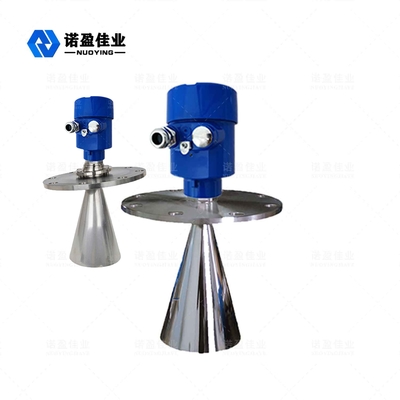

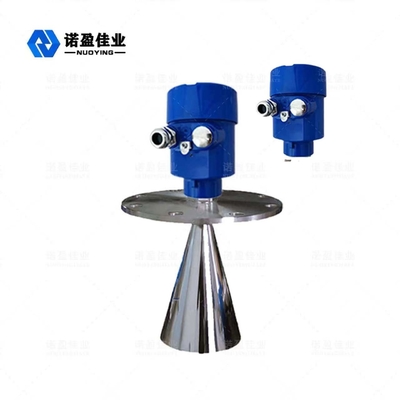

NYRPlage de mesure du compteur de niveau radar intelligent D803 6G 0-30m
NYRD803Principe de fonctionnement de l'indicateur de niveau radar
Il transmet et reçoit des impulsions micro-ondes extrêmement courtes avec une très faible énergie à travers le système d'antenne.Les ondes radar se déplacent à la vitesse de la lumière.Le temps de fonctionnement peut être converti en un signal de niveau via des composants électroniques.Une méthode spéciale d'extension de temps peut assurer une mesure stable et précise en très peu de temps.
Même s'il y a un faux écho dans des conditions de travail complexes, la dernière technologie de micro-traitement et le logiciel de débogage peuvent analyser avec précision l'écho du niveau.
NYRD803Paramètres techniques de l'indicateur de niveau radar
Application typique |
Liquide à procédé simple (constante diélectrique>1,8, type tube à ondes guidées avec agitation) |
Poussière (la poussière forte peut être équipée d'une purge ou d'un cache anti-poussière) | |
Solide (moyen tel que petites particules, petites pierres, sable, etc.) | |
Modèles de produits | NYRD803 |
Type d'antenne | type de corne |
Matériau de l'antenne | PTFE, 304, 316 |
Échantillonnage d'écho | 55 fois/s |
Plage de mesure | 0~30m |
Précision de mesure | 0,05 % ~ 0,1 % F.S |
Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
Sortie de signal | 4...20mA/HART/RS485/Modbus... |
Température de processus | -40~+130℃ |
Pression de processus | -0.1~2.0MPa |
Connexion de processus | Filetage, support, bride (facultatif) |
Interface électrique | M20 × 1,5, ½ "NPT |
Degré de protection | IP65, IP67, IP68 (en option) |
Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Les produits peuvent être personnalisés et conçus selon les besoins spécifiques des utilisateurs !
NYRD803Caractéristiques de conception des indicateurs de niveau radar
◎ Le compteur de niveau radar intelligent adopte une technologie de traitement par micro-ondes avancée et une technologie de traitement d'écho unique Echo Discovery, et le produit peut être appliqué à diverses conditions de travail complexes.
◎ La fonction "apprentissage de l'écho faux" permet à l'instrument d'identifier avec précision l'écho réel dans plusieurs conditions de faux écho, afin d'obtenir des résultats de mesure précis.
◎ Plusieurs modes de connexion de processus et types de composants de détection peuvent être personnalisés et conçus selon les exigences du client.
◎ Il adopte le mode de fonctionnement par impulsions, avec une puissance d'émission extrêmement faible, et peut être installé dans divers conteneurs métalliques et non métalliques, sans nuire au corps humain ni à l'environnement.
