Détails sur le produit:
|
| Plage de mesure: | 0~20m | Applications typiques: | Agitation, facile à condenser, grande vapeur |
|---|---|---|---|
| Matériau de l'antenne: | PTFE | modèle du produit: | NYRD-PB |
| Type d'antenne: | type de plaque plate | Précision de mesure: | 0,05 % ~ 0,1 % F. S |
| Source de courant: | 24VDC (deux fils, quatre fils), 220VAC | Pression de processus: | - 0.1~4.0MPa |

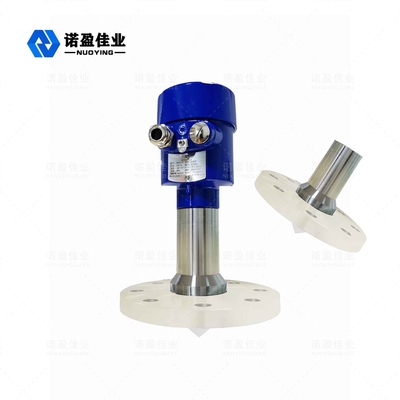

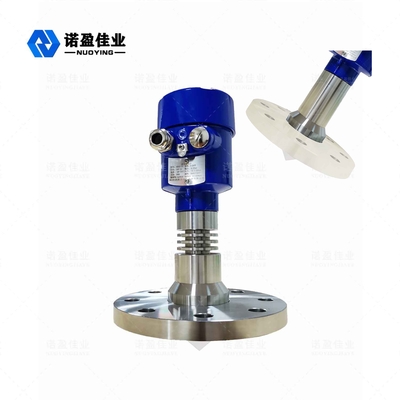

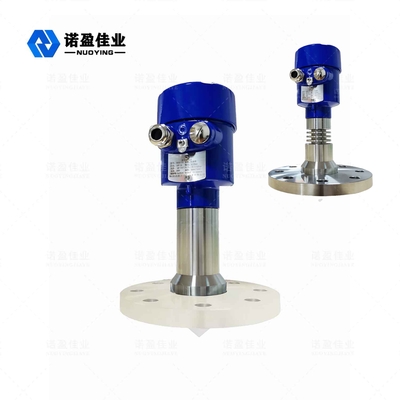

NYRD-PB 26G Antenne planaire PTFE Plage de mesure 0-40m Type plat
Principe de fonctionnement du radar 26G NYRD-PB
L'antenne horizontale du radar émet des impulsions micro-ondes étroites, qui sont transmises vers le bas à travers l'antenne.Lorsque l'onde d'impulsion touche la surface du milieu testé, elle est réfléchie et reçue à nouveau par le système d'antenne.Ce signal est transmis à la section du circuit électronique et automatiquement converti en un signal horizontal (du fait de la vitesse de propagation extrêmement rapide de l'impulsion, le temps nécessaire à l'onde électromagnétique pour atteindre la cible et revenir au récepteur après réflexion est quasi instantané) .
Paramètres techniques du radar 26G NYRD-PB
|
Applications typiques |
Agitation, facile à condenser, grande vapeur |
|
modèle du produit |
NYRD-PB |
| Type d'antenne | type de plaque plate |
| Matériau de l'antenne | PTFE, 304 |
| Plage de mesure | 0~20m |
| Précision de mesure | 0,05 % ~ 0,1 % F. S |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus |
| Température de processus | - 40~+1200 ℃ |
| Pression de processus | - 0.1~4.0MPa |
| Connexion de processus | filetage, bride (facultatif) |
| Interface électrique | M20×1.5, 1/2" NPT |
| Degré de protection | IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Des produits adaptés aux besoins du client peuvent être conçus selon les conditions spécifiques des utilisateurs !
Caractéristiques de conception du radar 26G NYRD-PB
Petite taille d'antenne pour une installation facile ;pas de contact avec le radar, pas d'usure et de contamination
Pratiquement pas de corrosion et de cloques ;insensible aux changements de densité moyenne, de température et de pression
L'environnement très poussiéreux a peu d'effet sur le fonctionnement de l'indicateur de niveau HF.
Plus la longueur d'onde est courte, meilleure est la réflexion sur une surface solide inclinée.
Un petit angle rapide et une énergie concentrée améliorent non seulement la capacité de retour, mais aident également à prévenir les interférences.
Petite zone aveugle de mesure, de bons résultats peuvent être obtenus lors de la mesure de petits réservoirs.
Même avec des fluctuations, un rapport signal/bruit élevé peut obtenir de meilleurs résultats.
La haute fréquence est le meilleur choix pour mesurer les solides et les environnements à faible constante diélectrique.
