Détails sur le produit:
|
| Plage de mesure: | 0~40m | Matériau de l'antenne: | PTFE 304 |
|---|---|---|---|
| Type d'antenne: | Type de Rod | Précision de mesure: | 0,05 % ~ 0,1 % F. S |
| Applications typiques: | Agitation, cristallisation, liquide de condensation | Température de processus: | - 40~+260 ℃ |
| Connexion de processus: | filetage, support, bride, collier sanitaire (en option) | Degré de protection: | IP67 (en option) |

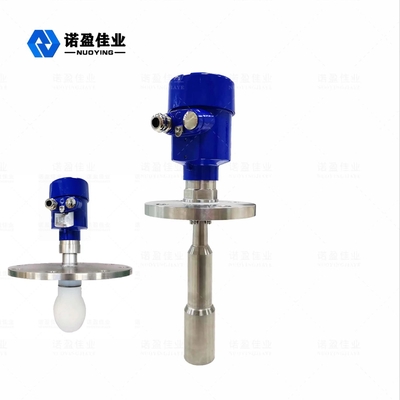

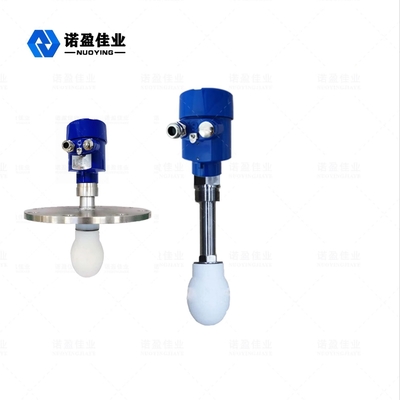

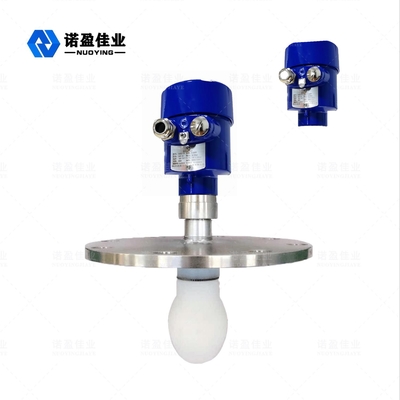

NYRD-SD 26G Droplet Antenna PTFE Aluminium Casting Shell Range 0-40m
Principe de fonctionnement du radar 26G NYRD-SD
L'antenne horizontale du radar émet des impulsions micro-ondes étroites, qui sont transmises vers le bas à travers l'antenne.Lorsque l'onde d'impulsion touche la surface du milieu testé, elle est réfléchie et reçue à nouveau par le système d'antenne.Ce signal est transmis à la section du circuit électronique et automatiquement converti en un signal horizontal (du fait de la vitesse de propagation extrêmement rapide de l'impulsion, le temps nécessaire à l'onde électromagnétique pour atteindre la cible et revenir au récepteur après réflexion est quasi instantané) .
Paramètres techniques du radar 26G NYRD-SD
|
Applications typiques |
Agitation, cristallisation, liquide de condensation |
|
modèle du produit |
NYRD-SD |
|
Type d'antenne |
type tige, type goutte d'eau |
| Matériau de l'antenne | PTFE, 304 |
| Plage de mesure | 0~40m |
| Précision de mesure | 0,05 % ~ 0,1 % F. S |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus |
| Température de processus | - 40~+1200 ℃ |
| Pression de processus | - 0.1~4.0MPa |
| Connexion de processus | filetage, support, bride (facultatif) |
| Interface électrique | M20×1.5, 1/2" NPT |
| Degré de protection | IP65, IP67, IP68 (en option) |
| Catégorie antidéflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (voir le certificat pour plus de détails) |
Remarque : Des produits adaptés aux besoins du client peuvent être conçus selon les conditions spécifiques des utilisateurs !
Caractéristiques de conception du radar 26G NYRD-SD
Petite taille d'antenne, facile à installer;Aucun contact avec les radars, l'usure et la pollution.
Presque pas de corrosion et de cloques ;Il n'est pas affecté par les changements de densité moyenne, de température et de pression.
L'environnement très poussiéreux a peu d'influence sur le fonctionnement du compteur de niveau de liquide à haute fréquence.
Plus la longueur d'onde est courte, meilleure est la réflexion sur la surface solide inclinée.
L'angle rapide est petit et l'énergie est concentrée, ce qui non seulement augmente la capacité d'écho, mais aide également à prévenir les interférences.
La zone aveugle de mesure est petite et de bons résultats sont obtenus lors de la mesure de petits réservoirs.
Même avec des fluctuations, un rapport signal/bruit élevé permet d'obtenir de meilleures performances.
La haute fréquence est le meilleur choix pour mesurer un environnement à constante diélectrique solide et faible.
