| Nom De Marque: | NUOYINGJIAYE |
| Numéro De Modèle: | NYRD86 |
| Nombre De Pièces: | 1 PCS |
| Prix: | $638.58 /pcs |
| Conditions De Paiement: | T/T, D/A, D/P, L/C, Western Union |
| Capacité à Fournir: | 1000 pièces/par mois |

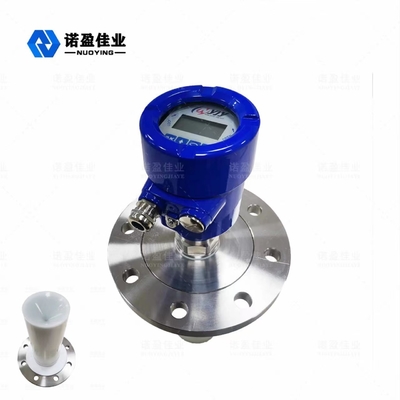

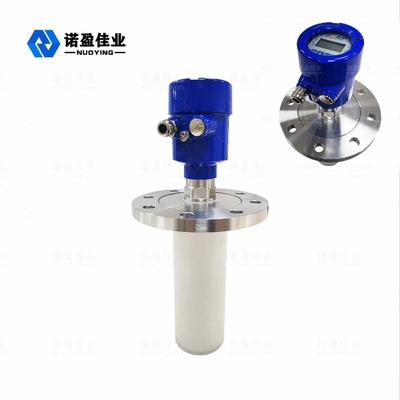

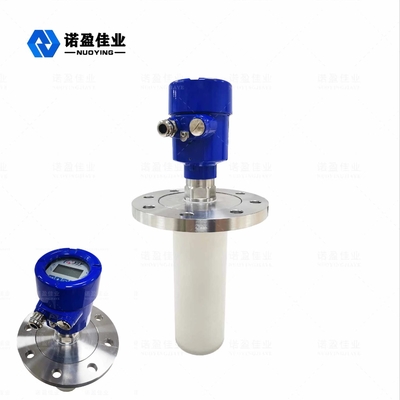

Émetteur de niveau radar 26G à haute fréquence pour des mesures rapides et précises
Principe de fonctionnement du compteur de niveau radar 26G
L'antenne horizontale du radar émet une étroite impulsion à micro-ondes qui est transmise par l'antenne.L'impulsion est réfléchie vers le système d'antenne au contact de la surface de l'environnement à mesurer, et le signal est automatiquement converti en signal de niveau pour transmission au service électronique (en raison de la propagation extrêmement rapide de l'impulsion,le temps pour que l'onde électromagnétique atteigne la cible et revienne au récepteur par réflexion est presque instantané).
Paramètres techniques du compteur de niveau radar 26G
|
Applications typiques |
Forte corrosion, liquide condensé |
|
Modèle de produit |
NYRD86 |
|

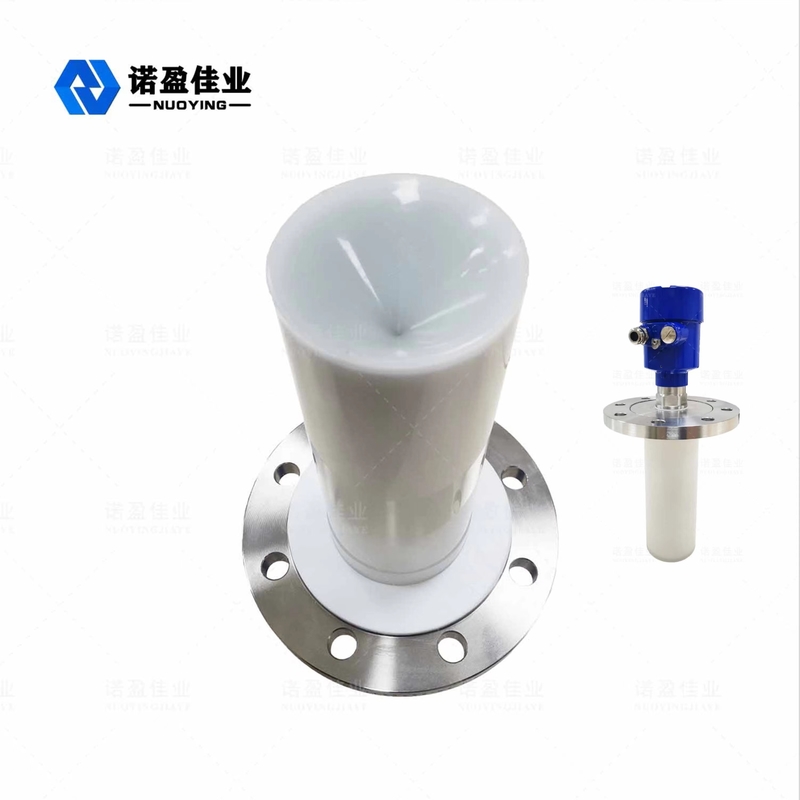

Type d'antenne |
type de corne, type de surface polie |
| Matériau de l'antenne | PTFE, 304 ou PFA |
| Plage de mesure | 10 ou 20 m. |
| Précision de mesure | 00,05% à 0,1% F. S. |
| Énergie | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. |
| Sortie du signal | 4... 20mA/HART/RS485/Modbus, qui est utilisé pour les télécommandes |
| Température du procédé | - 40 à + 1200 °C |
| Pression du procédé | - 0,1 à 4,0 MPa |
| Connexion de processus | fil, bride (facultatif) |
| Interface électrique | Une M20×1.5, 1/2 "NPT |
| Grade de protection | Pour les appareils de surveillance des risques, le système d'avertissement doit être conforme aux exigences de l'annexe II. |
| Grade résistant aux explosions | Exia II CT6 Ga, Exd II CT6 Gb (voir le certificat pour plus de détails) |
Remarque: Les produits personnalisés peuvent être conçus selon les exigences spécifiques des utilisateurs!
Caractéristiques de conception du compteur de niveau radar 26G
Petite antenne, facile à installer; radar sans contact, pas d'usure, pas de pollution.
Presque exempt de corrosion et de mousse; il n'est pas affecté par les changements de densité, de température et de pression du milieu.
L'environnement de poussière sévère a peu d'incidence sur le fonctionnement du compteur de niveau à haute fréquence.
Une plus courte longueur d'onde, une meilleure réflexion sur des surfaces solides inclinées.
L'angle du faisceau est faible et l'énergie est concentrée, ce qui améliore non seulement la capacité d'écho, mais aide également à éviter les interférences.
La zone de mesurage à l'aveugle est plus petite et de bons résultats seront obtenus pour la mesure de petits réservoirs.
Un rapport signal/bruit élevé, même en cas de fluctuations, permet également d'obtenir une meilleure performance.
La haute fréquence est le meilleur choix pour mesurer le milieu solide et le milieu à faible constante diélectrique.
