Détails sur le produit:
|
| Application typique: | liquide, solide, poudre | modèle du produit: | NYRD703 |
|---|---|---|---|
| Échantillonnage d'écho: | 55times/s | La température de processus: | -40~ +150°C |
| Interface électrique: | M20×1.5, ½ « TNP | Pression de processus: | (- 0.1~4.0) M Pa |
| Catégorie anti-déflagrante: | EXiaIICT6 GA | Forme d'antenne: | double câble |
| Surligner: | Transmetteur de niveau radar à onde guidée par poudre,indicateur de niveau radar à onde guidée liquide,indicateur de niveau radar solide 30 m |
||

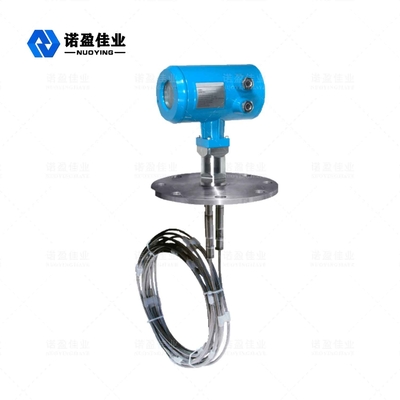

mètre de niveau de radar d'onde guidée par gamme de mesure de 30m pour la poudre solide liquide
Principe de fonctionnement du compteur de niveau radar à ondes guidées de plage de mesure 30M pour poudre solide liquide
Le radar à ondes guidées émet des impulsions micro-ondes à haute fréquence qui se propagent le long du composant de détection (câble en acier ou tuyau en acier).L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.La valeur réelle du niveau de matériau peut être calculée par le temps de l'impulsion transmise et l'impulsion reçue enregistrée par le mesureur de niveau radar.
Caractéristiques de conception deMètre de niveau de radar à onde guidée de plage de mesure de 30M pour la poudre solide liquide
◎ Le compteur de niveau d'objet radar à ondes guidées tente une technologie de traitement par micro-ondes avancée et une technologie de traitement Echo Discovery Echo unique, une mesure de contact, une mesure très précise, une mesure plus précise.En outre, le radar à ondes guidées n'est pas affecté par l'environnement externe tel que la température moyenne et l'adhérence.
◎Le mesureur de niveau d'objet radar à ondes guidées de la série 70-X convient aux conditions de travail et aux applications complexes et polyvalentes en raison des modes de connexion Versprocess et des types de modules de détection.Par exemple : milieu à haute température, haute pression et faible constante diélectrique.
◎Moder de travail à impulsions, faible puissance d'émission, peut être installé dans une grande variété de conteneurs corrosifs, non métalliques et non en acier inoxydable, sans aucune dureté pour le corps humain et l'environnement.
Paramètre technique deMètre de niveau de radar à onde guidée de plage de mesure de 30M pour la poudre solide liquide
| Application typique | Liquide (adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plaque flottante) |
| Poussière (cendres volantes, poudre de calcaire) | |
| Solide (petites particules, grain, gravier, sable) | |
| Modèle du produit | NYRD701 |
| Forme d'antenne | Type de câble, type tige, type câble double, type tige double, type tube guide d'ondes |
| Matériau de l'antenne | 304, 316 |
| Échantillonnage d'écho | 55 fois/s |
| Plage de mesure | 6m, 30m |
| Précision de mesure | 0,05 % ~ 0,1 % PE |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
| Température de processus | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pression de processus | -0.1~2.0MPa,-0.1~4.0MPa |
| Connexion de processus | Filetage, support, bride, pince (facultatif) |
| Interface électrique | M20×1.5 , ½" NPT |
| Degré de protection | IP65, IP67, IP68 |
| Qualité antidéflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
