Détails sur le produit:
|
| Application typique: | liquide avec la haute température, pression | modèle du produit: | NYRD705 |
|---|---|---|---|
| Échantillonnage d'écho: | 55times/s | La température de processus: | -40~ +500°C |
| Interface électrique: | M 20×1.5, ½ « TNP | Pression de processus: | (- 0.1~4.0) MPA |
| Catégorie anti-déflagrante: | ExiaIICT6Ga (voir les certificats) | Forme d'antenne: | câble unique, tige simple (facultative) |
| Surligner: | Transmetteur de niveau radar intelligent à câble unique,indicateur de niveau radar liquide à onde guidée |
||

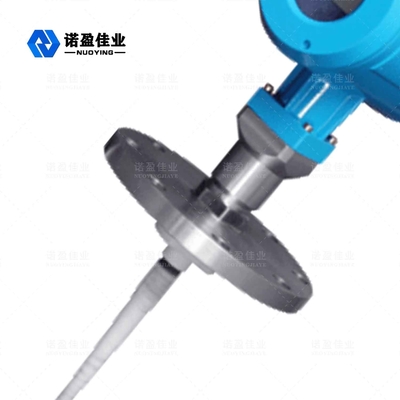

Transmetteur de niveau radar à onde guidée intelligent pour liquide à haute température
Principe de fonctionnement de Transmetteur de niveau radar à onde guidée intelligent pour liquide à haute température
Lorsque la jauge de niveau radar à ondes guidées transmet des impulsions électromagnétiques, lorsqu'elle passe par le haut du câble à ondes guidées, elle génère un faux écho car elle est proche de l'extrémité de transmission, et les interférences peuvent être éliminées en filtrant le faux écho.Lorsque l'impulsion électromagnétique se propage dans le guide d'ondes, lorsque le signal atteint la surface du milieu mesuré, une partie de l'écho sera réfléchie et un changement progressif sera généré sur la courbe d'écho.Une autre partie du signal continuera à se propager vers le bas jusqu'à ce que la perte soit transmise en continu.La jauge de niveau de liquide détecte la différence de temps entre l'écho de niveau de liquide et l'écho d'émission supérieure.Selon cette différence de temps, le processeur de signal intelligent peut calculer la hauteur du niveau de liquide.
Caractéristiques de conception deTransmetteur de niveau radar à onde guidée intelligent pour liquide à haute température
◎ Le compteur de niveau d'objet radar à ondes guidées tente une technologie de traitement par micro-ondes avancée et une technologie de traitement Echo Discovery Echo unique, une mesure de contact, une mesure très précise, une mesure plus précise.En outre, le radar à ondes guidées n'est pas affecté par l'environnement externe tel que la température moyenne et l'adhérence.
◎Le mesureur de niveau d'objet radar à ondes guidées de la série 70-X convient aux conditions de travail et aux applications complexes et polyvalentes en raison des modes de connexion Versprocess et des types de modules de détection.Par exemple : milieu à haute température, haute pression et faible constante diélectrique.
◎Moder de travail à impulsions, faible puissance d'émission, peut être installé dans une grande variété de conteneurs corrosifs, non métalliques et non en acier inoxydable, sans aucune dureté pour le corps humain et l'environnement.
Paramètre technique deTransmetteur de niveau radar à onde guidée intelligent pour liquide à haute température
| Application typique | Liquide (adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plaque flottante) |
| Poussière (cendres volantes, poudre de calcaire) | |
| Solide (petites particules, grain, gravier, sable) | |
| Modèle du produit | NYRD701 |
| Forme d'antenne | Type de câble, type tige, type câble double, type tige double, type tube guide d'ondes |
| Matériau de l'antenne | 304, 316 |
| Échantillonnage d'écho | 55 fois/s |
| Plage de mesure | 6m, 30m |
| Précision de mesure | 0,05 % ~ 0,1 % PE |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
| Température de processus | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pression de processus | -0.1~2.0MPa,-0.1~4.0MPa |
| Connexion de processus | Filetage, support, bride, pince (facultatif) |
| Interface électrique | M20×1.5 , ½" NPT |
| Degré de protection | IP65, IP67, IP68 |
| Qualité antidéflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
