Détails sur le produit:
|
| Application typique: | liquide dans la corrosion forte | Interface électrique: | M 20×1.5 |
|---|---|---|---|
| modèle du produit: | NYRD701 | Forme d'antenne: | Type de câble, type de tige (facultatif) |
| Matériel d'antenne: | PTFE, 304 (facultatifs) | Échantillonnage d'écho: | 55times /s |
| Exactitude de mesure de chaîne de mesure: | 30m / 0,05% | 0,1% F.S | Source de courant: | 24VDC, 220VAC |
| Surligner: | Indicateur de niveau radar liquide de corrosion,transmetteur de niveau radar IP68,indicateur de niveau radar de type tige |
||

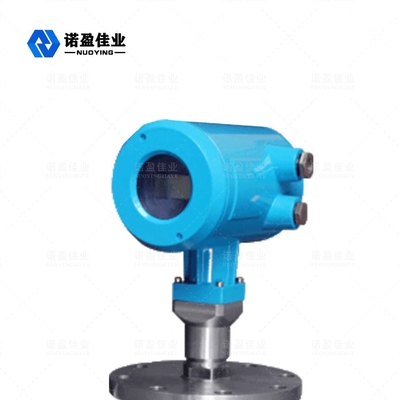

4.0Mpa a guidé le mètre de niveau de radar de vague pour le liquide IP68 fort de corrosion
Principe de fonctionnement de4.0Mpa a guidé le mètre de niveau de radar de vague pour le liquide IP68 fort de corrosion
L'indicateur de niveau radar à ondes guidées est une sorte d'indicateur de niveau à micro-ondes, qui est une application de la technologie de positionnement à micro-ondes (radar).Il transmet des ondes d'énergie à travers un appareil qui peut émettre des ondes d'énergie (généralement des signaux pulsés).Les ondes d'énergie sont transmises dans le guide d'ondes et les ondes d'énergie sont réfléchies lorsqu'elles rencontrent des obstacles.Les ondes d'énergie réfléchies sont transmises par le guide d'ondes au dispositif de réception, puis le dispositif de réception reçoit les signaux réfléchis.Selon la différence de temps du processus de mouvement des ondes énergétiques, le changement de niveau de l'objet est déterminé.Les signaux hyperfréquences sont traités par des dispositifs électroniques et finalement convertis en signaux électriques associés au niveau de l'objet.
Caractéristiques de conceptionde4.0Mpa a guidé le mètre de niveau de radar de vague pour le liquide IP68 fort de corrosion
◎ Le compteur de niveau d'objet radar à ondes guidées adopte une technologie de traitement par micro-ondes avancée et une technologie de traitement Echo Discovery Echo unique, une mesure de contact, une précision de mesure élevée, une mesure plus précise.Dans le même temps, le radar à ondes guidées n'est pas affecté par l'environnement externe tel que la température moyenne et l'adhérence.
◎Le mesureur de niveau d'objet radar à ondes guidées de la série 70X convient à diverses conditions de travail et applications complexes en raison des différents modes de connexion de processus et des types de modules de détection.Tels que : haute température, haute pression et faible constante diélectrique.
◎ Mode de fonctionnement par impulsions, faible puissance d'émission, peut être installé dans une variété de conteneurs métalliques et non métalliques, sans danger pour le corps humain et l'environnement.
Paramètre technique de4.0Mpa a guidé le mètre de niveau de radar de vague pour le liquide IP68 fort de corrosion
| Application typique | Liquide (forte corrosion, faible constante diélectrique, adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plaque flottante et autres occasions complexes) |
| Poussière (cendres volantes, poudre de calcaire, poudre de ciment, béton et autres supports) | |
| Solide (petites particules, grain, gravier, sable et autres supports) | |
| Modèle du produit | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Forme d'antenne | Type de câble, type tige, type câble double, type tige double, type tube guide d'ondes |
| Matériau de l'antenne | PTFE, 304, 316 |
| Échantillonnage d'écho | 55 fois/s |
| Plage de mesure | 6m, 30m |
| Précision de mesure | 0,05 % ~ 0,1 % PE |
| Source de courant | 24VDC (deux fils, quatre fils), 220VAC |
| Sortie de signal | 4... 20mA/HART/RS485/Modbus... |
| Température de processus | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pression de processus | -0.1~2.0MPa,-0.1~4.0MPa |
| Connexion de processus | Filetage, support, bride, pince (facultatif) |
| Interface électrique | M20×1.5 , ½" NPT |
| Degré de protection | IP 65, IP 67, IP 68 (en option) |
| Qualité antidéflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour plus de détails) |
※Remarque : le produit peut être personnalisé en fonction des besoins spécifiques des utilisateurs.
