Détails sur le produit:
|
| Moyen: | gaz corrosif, propre, sec | Intervalle: | 300-3000SLPM |
|---|---|---|---|
| Précision: | ±1%of complet | Temps de réponse: | meilleur que 3s |
| Préchauffage du temps: | <15min | États de calibrage: | 0℃&101325Pa |
| Température de fonctionnement: | 5 à 55℃ | Pression d'utilisation de Maxmium: | 3 MPaG |
| Surligner: | Débitmètre massique de gaz numérique 300 SLPM,débitmètre massique NY-M030 |
||
Contrôleur de débit massique numérique de la série NY-M030 ± 1 % de gaz corrosif, propre et sec à pleine échelle
La description

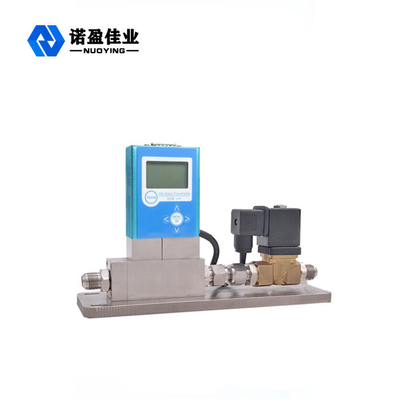

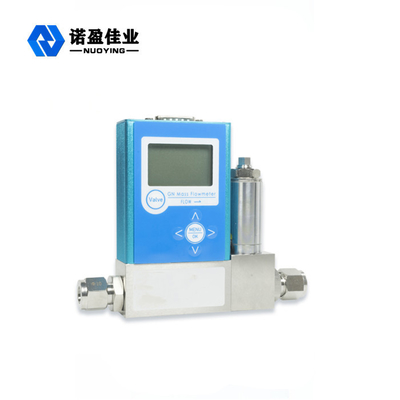

Affichage numérique de la série NY-M030 débit massique de gaz à grand débit
Le contrôleur est composé d'un capteur de débit massique, d'un élément thermique,
régulateur de débit massique vanne de régulation et circuit amplificateur .Il utilise
le flux de fluide pour transférer de la chaleur pour modifier la conduction de la chaleur
effet de distribution de la mesure de la distribution capillaire de la température .
Le principe est d'utiliser le principe de la différence de température
calorimétrie avant et après transfert de chaleur capillaire pour mesurer la
débit massique du gaz , amplifier le signal de débit mesuré par le
Capteur, puis comparez-le avec la tension définie, et utilisez le
différence obtenue pour conduire.Contrôlez la vanne de régulation et le
contrôle en boucle fermée du débit à travers le canal pour le rendre
égal au débit réglé.
Fonctionnalités
● En utilisant le principe thermique, le débit massique de gaz n'est pas affecté par les changements de température et de pression ambiantes.
● Principe du shunt tubulaire, facile à changer de gamme et facile à installer.
● Un bon ensemble de capteurs réduit la sensibilité aux changements de température externes.
● La plage de mesure et de contrôle est large, la pleine échelle maximale peut atteindre 3000ln/min
● Temps de préchauffage court, faible dérive du zéro, haute précision de mesure et de contrôle, adapté à la mesure et au contrôle du micro-débit.
● Il peut communiquer avec l'instrument via l'instrument secondaire ou le PLC, et l'opération est simple.
● Haute précision : meilleure que 1 %
● Large plage mesurable : 2 ~ 100 %
● Temps de réponse rapide, meilleur que 3 s
● Peut être utilisé pour une variété de gaz
● Peut fournir l'édition de l'étalonnage des gaz mixtes
Application industrielle
● Universités / Instituts de recherche ● Fabrication automobile
● Surveillance environnementale ● Photovoltaïque
● Industrie du vide et revêtement ● Piles à combustible
● Fours Industriels ● Etalonnage Métrologique
● Semi-conducteurs
● Mesure de gaz de procédé
Mise à niveau de précision
Gamme : 300 - 3000SLPM
Parmi eux : Gamme 300-3000 SLPM, les indicateurs suivants sont mis à jour :
Précision ordinaire du débit massique : ± 1 % de la pleine échelle (valeur maximale)
Précision du débit massique : ± 1 % de la pleine échelle (valeur maximale)
Répétabilité : ±(0,1 % de la lecture + 0,02 % de la pleine échelle)
Mass Flow Zero Drift : ± 0,2 % de la pleine échelle
Dérive de débit massique : ± 0,3 % de la pleine échelle
Performance
Exigences moyennes : gaz corrosif, propre et sec
Type de support : plus de 80 types de gaz, veuillez vous référer au verso
Gamme de : 300 - 3000 SLPM (veuillez vous renseigner pour plus de détails)
Plage de mesure et de contrôle 2~100%
Mode d'affichage : Afficher le débit massique
Précision : ±1 % de la pleine échelle
Répétabilité : ± 0,2 % de la pleine échelle
Dérive zéro et dérive pleine échelle 0,05 % pleine échelle / ℃ / Atm
Temps de réponse : mieux que 3s
Temps de préchauffage : < 15min
Conditions d'étalonnage : 0 ℃ et 101 325 Pa (autres conditions standard en option)
Température de fonctionnement : 5 à 55 °C (option haute température en option jusqu'à -20 à 80 °C)
Humidité de fonctionnement : 0 ~ 95 %, sans condensation
Pression de service maximale : 3 MPaG
Pression de fonctionnement minimale : Si aucun étalonnage spécial du vide n'est requis, il est recommandé d'utiliser la pression absolue supérieure à 400 KPaA ;il est recommandé d'étalonner spécialement les autres pressions de vide. Perte de pression à pleine échelle : reportez-vous au tableau détaillé des pertes de pression au dos Signal d'entrée/sortie numérique : protocole RS485RS232MODBUS Signal d'entrée/sortie analogique : 0-5 VDC, signal analogique 4-20 mA
Précision : Ajouter ±0.1 % d'erreur à pleine échelle par rapport à l'erreur de base
Tension d'alimentation : 12 - 30 VDC (15 - 30 VDC pour sortie 4-20 mA)
Courant d'alimentation : 250 mA, 1 A, 2 A (consulter pour plus de détails)
Interface électrique : DB9
Taux de fuite (fuite externe) : Le taux de fuite peut être aussi bas que 1 x 10-9Atm cc/s He
Matériau : Acier inoxydable SS316 Raccord process : Filetage femelle standard G1/2
Méthode d'installation : aucune exigence d'emplacement
Classe de protection : IP40
Taille/perte de pression
| Contrôleur de débit massique à pleine échelle | Perte de charge à pleine échelle (psid) échappement vers l'atmosphère | Dimension physique | Interface de connexion 2 |
| 2 sccm - 50 sccm | 1.0 | 118MM H × 79 MM L × 29 MM P |
Filetage G1/4 (F) En option : 3 mm 6 mm 8 mm 10 mm 1/8" 1/4” 3/8” ½ ” Protège-cartes standard Swagelok |
| 100 sccm - 500 sccm | 1.0 | 118MM H × 79 MM L × 29 MM P | |
| 1 s/min | 1.5 | 118MM H × 79 MM L × 29 MM P | |
| 2 slpm | 3.0 | 118MM H × 79 MM L × 29 MM P | |
| 5 slpm | 2.0 | 118MM H × 79 MM L × 29 MM P | |
| 10 slpm | 5.5 | 118MM H × 79 MM L × 29 MM P | |
| 30 slpm | 20,0 | 118MM H × 79 MM L × 29 MM P | |
| 50 slpm | 2.0 | 130 MM H × 115 MM L × 35 MM P |
Filetage 3/8''GT(F) En option : 3/8" 1/2" 3/4" 1" Pochettes pour cartes standard Swagelok |
| 100 slpm | 3.2 | 130 MM H × 115 MM L × 35 MM P | |
| 250 slpm | 2.4 | 130 MM H × 115 MM L × 35 MM P | |
| 300 slpm | 6.5 | 130 MM H × 115 MM L × 35 MM P | |
| 1000 slpm | 14.0 |
Filetage 1/2''GT(F) En option : 3/8" 1/2" 3/4" 1" Pochettes pour cartes standard Swagelok |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28.6 | ||
| 3000 slpm | 28.6 | ||
|
1, un autre contrôleur de débit massique de série à faible perte de pression. 2, compatible avec Beswick, Swagelok, Parker, joint de surface, raccords à connexion rapide et adaptateurs de virole, et également compatible avec VCR, raccords SAE selon les exigences de l'utilisateur. 3, joint de surface Buna-N à filetage interne 1/8''NPT. |
|||
