Détails sur le produit:
|
| Application: | liquides, la poussière, solides | Article NON.: | NYRD808 |
|---|---|---|---|
| Forme d'antenne: | Type de barre, type de baisse de l'eau | Matériel d'antenne: | 、 316 du、 304 de PTFE |
| Chaîne de mesure: | 35m, 40m, 80m | Exactitude de la mesure: | 0.05%~0.1%F.S |
| Surligner: | mètre de niveau de radar de 80m,Mètre de niveau 20G de radar solide de la poussière,Type liquide émetteur de radar de vapeur de niveau |
||
La grande mesure s'étendent mètre de niveau du radar 20G de 80m pour le solide liquide de la poussière de vapeur
Principe de fonctionnement
L'antenne de niveau d'objet de radar transmet des impulsions de micro-onde de la fenêtre et les transmet vers le bas par l'antenne. Après contact de la surface du milieu mesuré, la vague d'impulsion est reflétée de retour et encore reçue par le système d'antenne, et le signal est transmis au circuit électronique et automatiquement converti en signal de niveau d'objet < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Donnée de la mesure : surface d'étanchéité du fond ou de bride de fil.
Note : Quand utilisant la synchronisation de niveau de radar, il est nécessaire de s'assurer que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (le secteur montré dans D dans la figure).
Caractéristique de Dsign
◎L'antenne est trop petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
◎Il n'est pas presque affecté par la corrosion, la mousse, les changements moyens de densité, de température et de pression.
◎L'environnement sérieux de la poussière exerce peu d'effet sur le travail du mètre de niveau à haute fréquence.
◎Il a une longueur d'onde plus courte et une meilleure réflexion contre une surface solide inclinée.
◎L'angle de faisceau est petit et l'énergie est concentrée, qui augmente la capacité d'écho et favorise éviter des objets d'interférence.
◎L'angle mort de mesure est plus petit, pour la petite mesure de cylindre réalisera également de bons résultats.
◎Le rapport signal/bruit élevé permet une meilleure représentation même dans des conditions de fluctuation.
◎À haute fréquence, est le meilleur choix pour mesurer des médias solides et bas de constante diélectrique.
Paramètre technique
| Application | Toutes sortes de liquides (corrosion forte, basse constante diélectrique, agitation, vapeur, cristallisation, condensation, boue, haute température et haute pression, etc.) |
| Toutes sortes de poussière (la poussière forte, la poussière de flottement, poudre de ciment, poudre de chaux, cendres volantes, cristallisation et d'autres occasions) | |
| Divers solides (grain, petites pierres, minerai de fer, charbon, etc.) | |
| Nombre d'article | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |

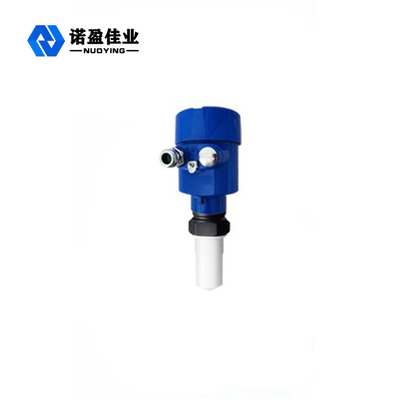

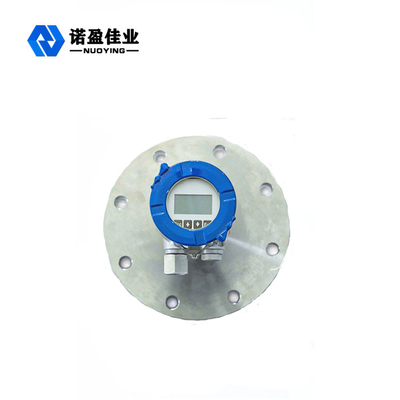

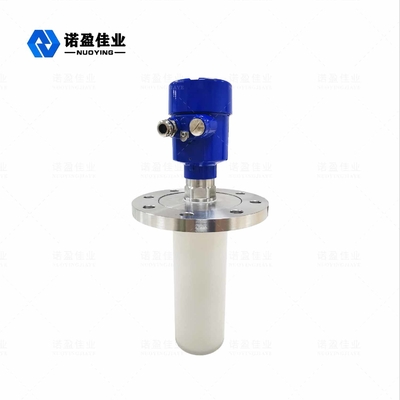

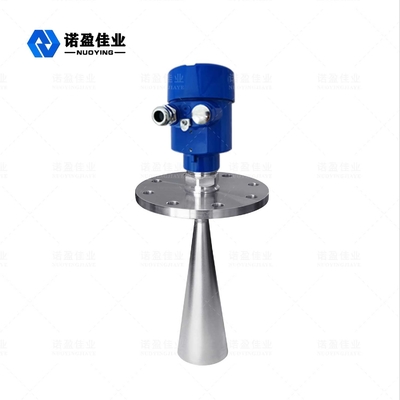

| Forme d'antenne | Type de barre, type de baisse de l'eau, type de plat, type en forme de corne et extérieur, type de lentille |
| Le matériel d'antenne | PTFE, 304 316, PP, PFA |
| Chaîne de mesure | 10m, 20m, 30m, 35m, 40m, 80m |
| Exactitude de la mesure | 0.05%~0.1%F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4-20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Pression de processus | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Connexion de processus | Fil, parenthèse, bride, bride de santé (facultative) |
| Interface électrique | M20x1.5, 1/2 » TNP |
| Catégorie de protection | IP65, IP67, IP68 (facultatifs) |
| Catégorie anti-déflagrante | ExiaIICT6 GA, ExdIICT6 gigaoctets (suivant les indications du certificat) |
Si vous avez n'importe quelle autre autre question, svp contactez-nous. Nous traiterons vos demandes dès que possible.
