Détails sur le produit:
|
| Application typique: | Liquide | MODÈLE DE PRODUIT: | NYRD-803 |
|---|---|---|---|
| Matériel d'antenne: | 304, | Sortie de signal: | Modbus |
| Échantillonnage d'écho: | 55 fois /s | Chaîne de mesure: | 20m (facultatif) |
| Connexion de processus: | bride, (facultative) | Interface électrique: | M20×1.5 (facultatif) |
| Surligner: | Émetteur de niveau de radar en forme de corne,Echo Guided Radar Level Sensor 6g,Commutateur de niveau de radar liquide de bride |
||

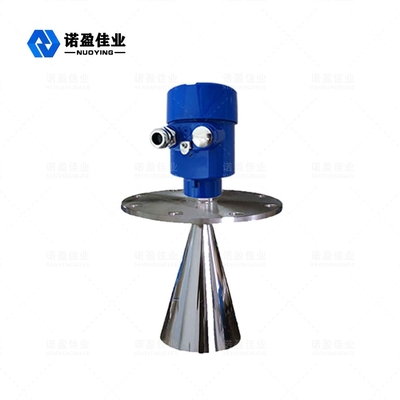

Mètre de niveau Echo Discovery du radar 6g en forme de corne intelligent de bride
principe de fonctionnement de niveau de mètre du radar 6g
L'antenne reçoit l'impulsion reflétée de micro-onde et la transmet au circuit électronique. Le microprocesseur traite le signal et identifie l'écho produit par l'impulsion micro sur la surface du matériel. L'identification correcte de signal d'écho est accomplie par le logiciel d'impulsion, et l'exactitude peut atteindre le niveau de millimètre. La distance D de la surface du matériau est proportionnelle au voyage T de temps de l'impulsion :
D=C×T/2, où C est la vitesse de la lumière
Puisque la distance E du réservoir vide est connue, la position L d'objet est : L= E-D
paramètre technique de mètre de niveau du radar 6g
| Application typique | La poussière liquide avec le processus simple (la constante diélectrique >1.8, a guidé le type de tube de vague avec l'agitation) |
| La poussière forte (peut être équipé de la purge ou du cache anti-poussière) | |
| Solide (petites particules, cailloux, sable et d'autres médias) | |
| Modèle de produit | NYRD803 |
| Forme d'antenne | Type de barre, en forme de corne, encore-tuyau |
| Matériel d'antenne | PTFE, 304 316 |
| Échantillonnage d'écho | 55 fois /s |
| Chaîne de mesure | 20m, 35 m |
| Exactitude de mesure | 0,05% | 0,1% F.S |
| Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~ +130°C, - °C 40~ +250 |
| Pression de processus | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Connexion de processus | Fil, parenthèse, bride, (facultative) |
| Interface électrique | M20×1.5, ½ « TNP |
| Catégorie de protection | IP 65, IP 67, IP 68 (facultatif) |
| Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
