Détails sur le produit:
|
MODÈLE DE PRODUIT: | NYRD706 | Échantillonnage d'écho: | 55 fois /s |
---|---|---|---|
La chaîne de mesure la plus étendue: | 30 m | Alimentation d'énergie: | 24VDC |
Application typique: | Acides, alcalis ou d'autres médias corrosifs | Interface électrique: | M20×1.5 1/2 |
Affichage de champ: | Affichage à cristaux liquides à quatre chiffres, programmable | Matériel de Shell: | En aluminium/en plastique |
Surligner: | émetteur de radar de vague guidée de 30m,Capteur de niveau guidé anti par corrosion de radar,Émetteur de niveau de radar à haute pression de PTFE |

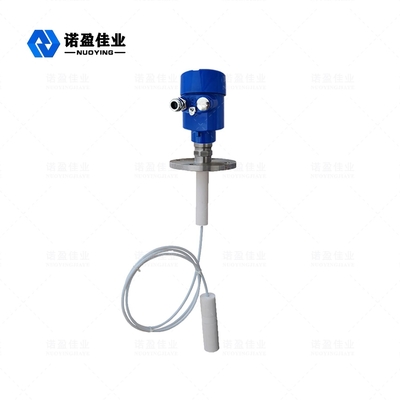

Extrêmement - mètre de niveau de bas d'émission de puissance radar de vague guidée pour des médias corrosifs
Principe de fonctionnement extrêmement - de mètre de niveau de bas d'émission de puissance radar de vague guidée pour des médias corrosifs
L'impulsion d'anticorrosif et de micro-onde émise par le radar de vague guidée propage le long du composant de détection (le câble en acier ou la tige en acier), et rencontre les milieux d'essai. En raison du changement soudain de la constante diélectrique, elle cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et reflétée et impulsed l'impulsion est proportionnel à la distance du milieu mesuré.
Caractéristiques de conception extrêmement - de mètre de niveau de bas d'émission de puissance radar de vague guidée pour des médias corrosifs
◎Le mètre de niveau d'objet de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery Echo, mesure de contact, exactitude élevée de mesure, une mesure plus précise. En même temps, le radar de vague guidée n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎Les 70 - les typies ou le mètre de niveau de but de radar de vague guidée de série convient aux surroundingss fonctionnants et aux applications de complx souple dus aux modes de connexion de versprocess et aux modèles de module de détection. Comme : milieu de compressd, haut-faite pression sur et bas élevé de constante diélectrique.
◎Le mode fonctionnant d'impulsion, basse énergie d'émission, peut être installé dans un grand choix de corrosif, conteneurs de non-métal, aucun mauvais au corps humain et le chantier.
Paramètre technique extrêmement - de mètre de niveau de bas d'émission de puissance radar de vague guidée pour des médias corrosifs
Application typique | Liquide (corrosion forte, basse constante diélectrique, adhérence, haute température et haute pression, serpentin de chauffage intégré, échelle, plat de flottement et d'autres occasions complexes) |
La poussière (cendres volantes, poudre de chaux, poudre de ciment, béton et d'autres médias) | |
Solide (petites particules, grain, gravier, sable et d'autres médias) | |
Modèle de produit | NYRD706 |
Forme d'antenne | Type de câble, type de tige |
Matériel d'antenne | PTFE, 304, 316 |
Échantillonnage d'écho | 55 fois /s |
Chaîne de mesure | 30 m |
Exactitude de mesure | 0,05% | 0,1% F.S |
Alimentation d'énergie | 24VDC (à deux fils, à quatre fils), 220VAC |
Sortie de signal | 4… 20mA/HART |
La température de processus | -40~ °C +200 |
Pression de processus | -0.1~4.0MPa |
Connexion de processus | Fil, bride (facultative) |
Interface électrique | M20×1.5, ½ « TNP |
Catégorie de protection | IP 65, IP 67, IP 68 (facultatif) |
Catégorie anti-déflagrante | ExiaIICT6Ga, ExdIICT6Gb (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
