Détails sur le produit:
|
| Type de supports: | Liquide, gaz, vapeur | Diamètre nominal: | 25mm≤DN≤1200mm |
|---|---|---|---|
| Pression nominale: | PN≤25MPa | température de fonctionnement: | t≤350℃ |
| Classe d'exactitude: | ± 0.5 %, ± 1.0 % | Matériel de tuyau: | Acier au carbone, acier inoxydable, autre |
| Longueur de tuyau droite: | Le tuyau droit avant est 1~3D, et le tuyau droit arrière est 3~5D | Méthode de connexion: | Brident la connexion, connexion de soudage bout à bout |
| Mettre en évidence: | Mètre cunéiforme d'écoulement de la masse,Débitmètre de grande précision de cale de mesure,compteur du débit 25MPa cunéiforme |
||
Exactitude élevée de mesure facile d'installer utiliser-et pour maintenir le débitmètre de cale de NY-XX

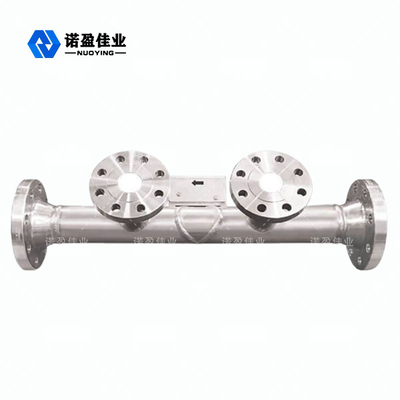

Description de produit de débitmètre de cale de NY-XX
Le débitmètre de cale est un compteur de débit qui mesure l'écoulement par un élément de étranglement en V. Son angle supérieur arrondi est de haut en bas, qui favorise le passage doux des liquides contenant les particules suspendues ou des liquides visqueux, et ne produira pas la stagnation d'amont du membre de étranglement. 500mPa·S, utilisé pour la mesure d'écoulement de la boue, de la pulpe de minerai, du pétrole brut arénacé, des eaux d'égout, de l'huile lourde, de l'huile résiduelle et d'autres médias solide-contenants de suspension et liquides tels que le bas nombre de Reynolds. Il peut également être employé pour la mesure d'écoulement des médias de gaz et de vapeur. Ce produit est employé pour différents gaz, particulièrement pour la mesure d'écoulement du gaz sale et du gaz naturel.
Caractéristique de conception de débitmètre de cale de NY-XX
1. L'utilisation du type pièces de étranglement de « V » de corps peut éliminer le secteur stagnant et empêcher le système d'obstruer.
2. Le nombre de Reynolds a un large éventail d'applications. Quand le nombre de Reynolds est 500, les relations carrées entre la différence de pression et l'écoulement sont encore maintenues.
3. L'émetteur de différence de pression peut produire les signaux électriques de 4 à 20 mA, qui est commode pour l'usage avec de divers instruments.
4. Facile à installer, utiliser-et maintenir.
5. Exactitude élevée de mesure, incertitude augmentée de calibrage d'écoulement : ±0.5%~±0.2% (calibrage de l'eau ou calibrage d'huile).
6. Il a la bonne stabilité à long terme et est félicité par des utilisateurs comme instrument de taux de zéro-échec.
7. Le mètre ancien est dédoublé, et la gamme peut être augmentée en remplaçant la cale (milieu).
8. Divers styles :
Type ordinaire : Le rapport rabattu est dans la marge de 1 : , et l'erreur non linéaire du coefficient d'écoulement est ≤±1%.
Type performant : Le rapport rabattu est à moins de 1 : l'incertitude augmentée du calibrage d'écoulement est ±0.5%~±0.2%
Paramètres techniques de débitmètre de cale de NY-XX
| Nombre de produit | NY-XX |
| type de supports | liquide, gaz, vapeur |
| Diamètre nominal | 25mm≤DN≤1200mm |
| Pression nominale | PN≤25MPa |
| Chaîne de nombre de Reynolds | Le rouge peut aller aussi bas en tant que 300 et aussi haut comme 106+ |
| Température de fonctionnement | t≤350℃ |
| Classe d'exactitude | ± 0.5 %, ± 1.0 % |
| Longueur de tuyau droite | Le tuyau droit avant est 1~3D, et le tuyau droit arrière est 3~5D |
| Méthode de connexion | Brident la connexion, connexion de soudage bout à bout |
| Matériel de tuyau | Acier au carbone, acier inoxydable, autre |
| Niveau de pression | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
