Détails sur le produit:
|
| Type de supports: | Liquide, gaz, vapeur | Diamètre nominal: | 25mm≤DN≤1800mm |
|---|---|---|---|
| Pression nominale: | PN≤32MPa | Chaîne de nombre de Reynolds: | 8*103≤Red≤107 |
| Répétabilité: | ≤0.1% | Classe d'exactitude: | ± 0.5 %, ± 1.0 % |
| Longueur de tuyau droite: | Le tuyau droit avant est 1~3D, et le tuyau droit arrière est 3~5D | Méthode de connexion: | Brident la connexion, connexion de soudage bout à bout |
| Mettre en évidence: | Débitmètre de cône des fluides V de basse pression,Mètre liquide 1800mm d'écoulement de la masse,Débitmètre de masse de cône de V |
||

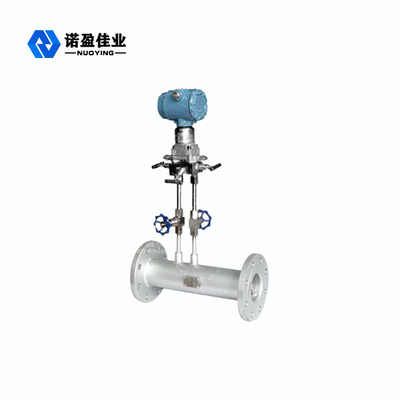

Fluides à basse pression de petit de pression de basse pression de la perte NY-NT débitmètre de V-cône
Description de produit à basse pression de fluides de débitmètre de V-cône de NY-NT
le débitmètre de V-cône est un nouveau type de dispositif de étranglement qui intègre les avantages du tube de venturi classique et du plat d'orifice annulaire.
L'effet de étranglement en résultant est employé pour mesurer l'écoulement. À la différence d'autres compteurs de débit de étranglement, il change la disposition de étranglement, du trou central étranglant en étranglement annulaire. Son principe théorique est basé sur la loi des économies d'énergie dans des tuyaux fermés, Bernou le débitmètre de V-cône a la bonne stabilité, répétabilité de grande précision et bonne, rapport rabattu large, et est exigé pour l'installation des sections de tuyau. La basse pression, petite perte de pression, peut mesurer des fluides contenant les particules solides, des fluides à basse pression, des gaz de forte humidité et de divers fluides sales.
Paramètres techniques de fluides à basse pression de débitmètre de V-cône de NY-NT
| Nombre de produit | NY-NTV |
| type de supports | liquide, gaz, vapeur |
| Diamètre nominal | 25mm≤DN≤1800mm |
| Pression nominale | PN≤32MPa |
| Chaîne de nombre de Reynolds | 8*103≤Red≤107 |
| Répétabilité | ≤0.1% |
| Classe d'exactitude | ± 0.5 %, ± 1.0 % |
| Longueur de tuyau droite | Le tuyau droit avant est 1~3D, et le tuyau droit arrière est 3~5D |
| Méthode de connexion | Brident la connexion, connexion de soudage bout à bout |
| Matériel de tuyau | Acier au carbone, acier inoxydable, autre |
| Niveau de pression | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
