Détails sur le produit:
|
| Application typique: | Liquide facilement cristallisé, mouillé, fortement corrosif, poudre | Forme d'antenne: | Type de baisse de l'eau |
|---|---|---|---|
| Matériel d'antenne: | PTFE | Interface électrique: | M20X1.5, % de ~NPT |
| Précision de mesure: | 0.05%~0. 1%F.S | Chaîne de Meaturing: | 40M |
| La température de processus: | -40~+260 " C | La pression de processus: | -0. 1~2.0MPa |
| Surligner: | Mètre de niveau de radar multifonctionnel,Instrument de niveau de radar concret solide de poudre,Émetteur de niveau intelligent de radar chimique |
||

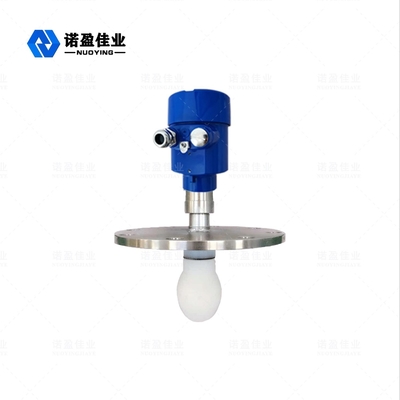

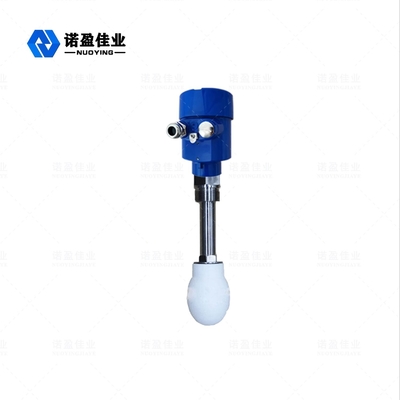

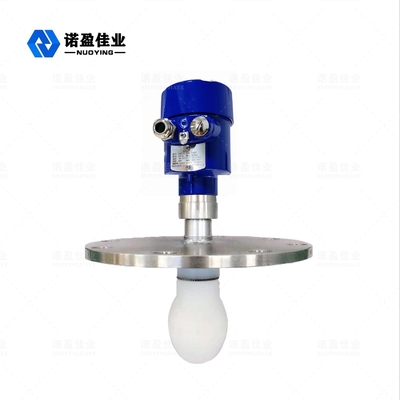

Mètre de niveau de radar d'écart-type Multifuctional de NYRD pour le liquide/poudre corrosifs forts
Princple fonctionnant de mètre de niveau de radar d'écart-type Multifuctional de NYRD pour le liquide/poudre corrosifs forts
Les capteurs de niveau de série d'écart-type de mètre de radar sont les instruments de mesure à haute fréquence de niveau du radar 26GHz, mesurant la distance maximum jusqu'à 80 mètres. L'antenne est encore optimisée, et les nouveaux microprocesseurs rapides peuvent effectuer l'analyse de signal de niveau supérieur et le traitement, permettant au mètre d'être utilisé dans des conditions corrosives de mesure telles que les réservoirs de réaction et la poubelle solide.
selon la différence de temps ultrasonique du lancement à recevoir et être connu pour déterminer le niveau du bruit, des signaux de micro-onde sont traités par des appareils électroniques et finalement convertis en signaux électriques changés en niveau d'objet
Donnée de la mesure : surface d'étanchéité du fond ou de bride de fil.
Note : Quand utilisant la synchronisation de niveau de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (le secteur montré dans D dans la figure).
Caractéristiques de conception de mètre de niveau de radar d'écart-type Multifuctional de NYRD pour le liquide/poudre corrosifs forts
◎La taille d'antenne est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
◎presque immunisé contre la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
◎L'environnement sérieux de la poussière a peu d'influence sur le travail du mètre de niveau à haute fréquence.
◎Une longueur d'onde plus courte, une meilleure réflexion sur les surfaces solides inclinées.
◎L'angle de faisceau est petit, l'énergie est concentrée, qui augmente la capacité d'écho et est favorisant pour éviter des objets d'interférence.
◎L'angle mort de mesure est plus petit, pour la petite mesure de réservoir réalisera également de bons résultats.
◎Le rapport signal/bruit élevé, même dans le cas des fluctuations peut également obtenir une meilleure représentation.
le cas des fluctuations peut également obtenir une meilleure représentation.
◎À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique. À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique.
Paramètres techniques de mètre de niveau de radar d'écart-type Multifuctional de NYRD pour le liquide/poudre corrosifs forts
| Application typique | Liquide facilement cristallisé, mouillé, fortement corrosif, poudre |
|
modèle de produit
|
|
| NYRD-SD | |
|
Forme d'antenne
|
appartement
|
| Matériel d'antenne | PTFE, 316L (facultatifs) |
| gamme de mesure | 40m |
| exactitude de la mesure | 0.05%~0.1%F.S |
| Tension d'alimentation électrique | 24VDC (à deux fils, à quatre fils) |
|
sortie de signal
|
4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+260℃ |
| Pression de processus |
-0.1~2.0MPa
|
| tringlerie de procédure | bride (facultative) |
| Interface électrique | M20*1.5, ″ TNP DE ½ |
| niveaux de la protection | IP67 (facultatif) |
| classification anti-déflagrante | Exia II CT6 GA (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
