Détails sur le produit:
|
| La température de processus: | -40~+130 " C | La pression de processus: | -0. 1~0. 3MPa |
|---|---|---|---|
| La connexion de processus: | Fil, parenthèse, bride, bride sanitaire (facultative) | Catégorie de /IP de catégorie de protection: | M20X1.5, % de ~NPT |
| catégorie dangereusement à l'épreuve explosives: | ExialICT6 GA, Exd IICT6 gigaoctets (voir le certificat pour des détails) | Matériel d'antenne: | 、 PFA DU、 PP DU、 316 DU、 304 DE PTFE |
| exactitude de mesure: | 10m | Application typique: | Toutes sortes de liquide corrosif |
| Surligner: | Commutateur de niveau 26G de radar de gaz,Le niveau de radar de fil équipent de non contact,Émetteur de radar de vague guidée de gaz |
||

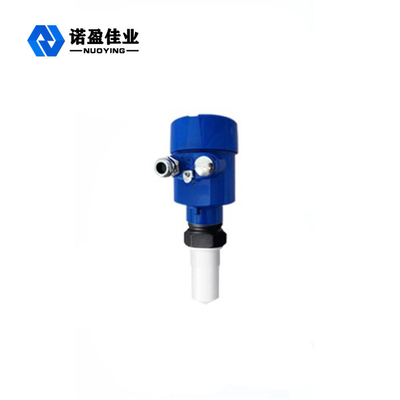

Contact de niveau de l'émetteur NYRD805 de petit de poutre radar intelligent de l'ange 26 G non
principe de fonctionnement de contact de niveau de l'émetteur NYRD805 de petit de poutre radar intelligent de l'ange 26 G non
L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que la vague d'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps où il prend pour aller dans les deux sens est presque instantané)
Donnée de la mesure : surface d'étanchéité du fond ou de bride de fil.
Note : Quand utilisant la synchronisation de niveau de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (le secteur montré dans D dans la figure).
Caractéristiques de conception de contact de niveau de l'émetteur NYRD805 de petit de poutre radar intelligent de l'ange 26 G non
◎La taille d'antenne est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
◎presque immunisé contre la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
◎L'environnement sérieux de la poussière a peu d'influence sur le travail du mètre de niveau à haute fréquence.
◎Une longueur d'onde plus courte, une meilleure réflexion sur les surfaces solides inclinées.
◎L'angle de faisceau est petit, l'énergie est concentrée, qui augmente la capacité d'écho et est favorisant pour éviter des objets d'interférence.
◎L'angle mort de mesure est plus petit, pour la petite mesure de réservoir réalisera également de bons résultats.
◎Le rapport signal/bruit élevé, même dans le cas des fluctuations peut également obtenir une meilleure représentation.
le cas des fluctuations peut également obtenir une meilleure représentation.
◎À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique. À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique.
Paramètres techniques de contact de niveau de l'émetteur NYRD805 de petit de poutre radar intelligent de l'ange 26 G non
| Application typique | Divers liquides (corrosion forte.) |
|
modèle de produit
|
NYRD805 |
|
Forme d'antenne |
Bâton, baisse de l'eau, appartement, trompette, surface jetée, lentille |
| Matériel d'antenne | PTFE |
| gamme de mesure | 10m |
| exactitude de la mesure | 0.05%~0.1%F.S |
| Tension d'alimentation électrique | 24VDC (à deux fils, à quatre fils), 220VAC |
|
sortie de signal |
4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃ |
| Pression de processus |
-0.1~0.3MPa |
| tringlerie de procédure | filet de vis, bride (facultative) |
| Interface électrique | M20*1.5, ″ TNP DE ½ |
| niveaux de la protection | IP67 (facultatif) |
| classification anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
