Détails sur le produit:
|
Alimentations d'énergie: | 6-24VDC (à quatre fils) | exactitude de mesure: | 0.05%~0. 1%F.S |
---|---|---|---|
Interface électrique: | M20X1.5, % de ~NPT | La connexion de processus: | Fil, parenthèse, bride (facultative) |
La pression de processus: | Pression de pièce | La température de processus: | -40~+100 " C |
Sortie de signal: | … 20mA/HART/RS485/Modbus. | Matériel de Shell: | 、 En aluminium en plastique |
Surligner: | Mètre de niveau du radar 24VDC intelligent,Émetteur de niveau de réservoir de gaz de radar,Émetteur de niveau de radar intelligent de vague guidée |

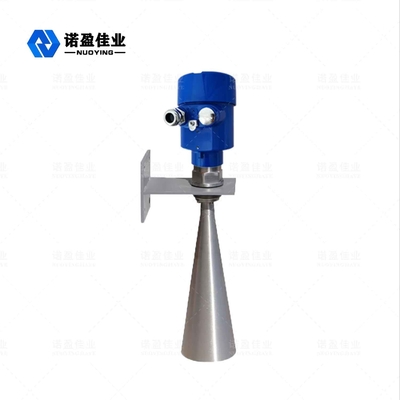

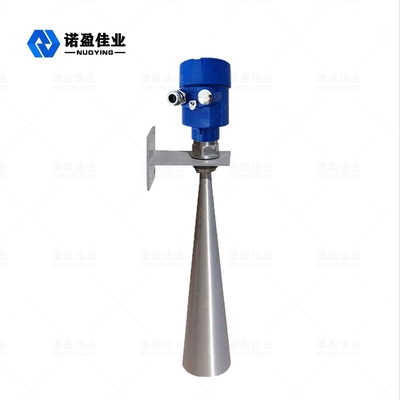

Mètre de niveau de radar de 6-24VDC NYRD804 Smart pour la rivière, le lac et le banc
Principe de fonctionnement de mètre de niveau de radar de 6-24VDC NYRD804 Smart pour la rivière, le lac et le banc
L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que la vague d'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps où il prend pour aller dans les deux sens est presque instantané)
Caractéristiques de conception de mètre de niveau de radar de 6-24VDC NYRD804 Smart pour la rivière, le lac et le banc
◎La taille d'antenne est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
◎presque immunisé contre la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
◎L'environnement sérieux de la poussière a peu d'influence sur le travail du mètre de niveau à haute fréquence.
◎Une longueur d'onde plus courte, une meilleure réflexion sur les surfaces solides inclinées.
◎L'angle de faisceau est petit, l'énergie est concentrée, qui augmente la capacité d'écho et est favorisant pour éviter des objets d'interférence.
◎L'angle mort de mesure est plus petit, pour la petite mesure de réservoir réalisera également de bons résultats.
◎Le rapport signal/bruit élevé, même dans le cas des fluctuations peut également obtenir une meilleure représentation.
le cas des fluctuations peut également obtenir une meilleure représentation.
◎À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique. À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique.
Paramètres techniques de mètre de niveau de radar de 6-24VDC NYRD804 Smart pour la rivière, le lac et le banc
Application typique | Rivière, lac et banc |
modèle de produit
|
NYRD804 |
Forme d'antenne |
Bâton, baisse de l'eau, appartement, trompette, surface jetée, lentille |
Matériel d'antenne | PTFE, 304 316, PP, PFA |
gamme de mesure | 70m |
exactitude de la mesure | 0.05%~0.1%F.S |
Tension d'alimentation électrique | 6-24VDC (à quatre fils) |
sortie de signal |
4… 20mA/HART/RS485/Modbus… |
La température de processus | -40~+130℃ |
Pression de processus |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
tringlerie de procédure | filet de vis, parenthèse, bride (facultative) |
Interface électrique | M20*1.5, ″ TNP DE ½ |
niveaux de la protection | IP65, IP67 (facultatifs) |
classification anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
