Détails sur le produit:
|
Application typique: | Occasions avec les matériaux solides, la poussière forte, la cristallisation facile et la condensati | MODÈLE DE PRODUIT: | NYRD808 |
---|---|---|---|
Forme d'antenne: | Type de barre, type de baisse de l'eau, type de plat, type en forme de corne et extérieur, type de l | Chaîne de Meaturing: | 70m |
Matériel d'antenne: | 、 PFA DU、 PP DU、 316 DU、 304 DE PTFE | exactitude de mesure: | 0.05%~0. 1%F.S |
Alimentations d'énergie: | 24VDC (à deux fils, à quatre fils), 220VAC | Catégorie de /IP de catégorie de protection: | IP67 (facultatif) |
Surligner: | Type instrument de niveau de barre de PTFE de radar,Émetteur de niveau de radar d'essai d'équilibre de piston,26G a guidé le capteur de niveau de radar |

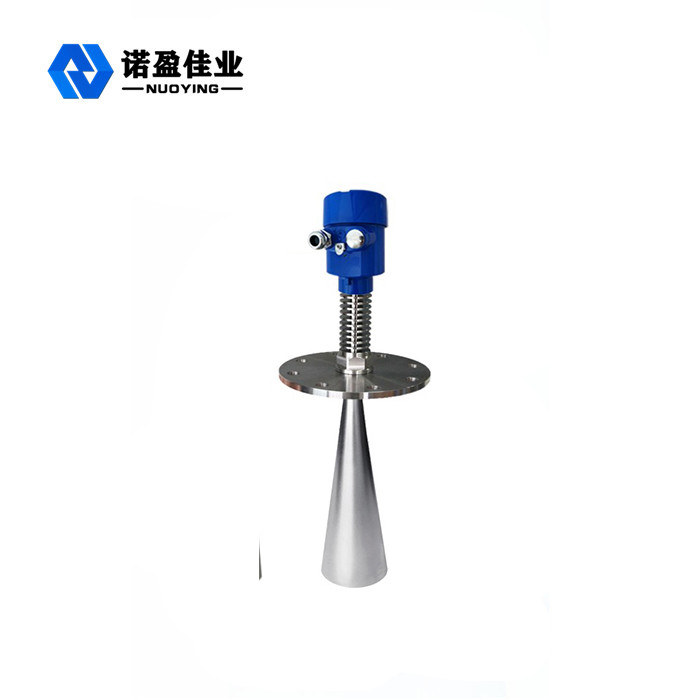

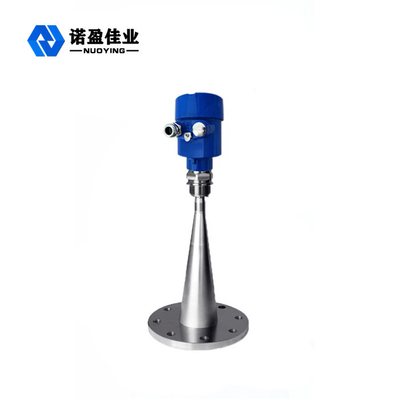

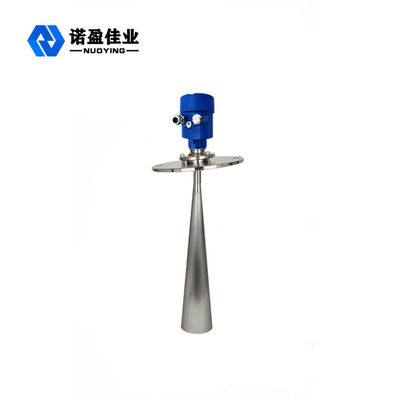

Émetteur de niveau de plus petit radar de l'angle mort 26G pour l'environnement fort de la poussière
Le profil de l'émetteur de niveau de plus petit radar de l'angle mort 26G pour l'environnement fort de la poussière
Les capteurs de niveau de série du mètre de radar (NYRD808) sont les instruments de mesure à haute fréquence de niveau du radar 26GHz, mesurant la distance maximum jusqu'à 80 mètres. L'antenne est encore optimisée, et les nouveaux microprocesseurs rapides peuvent effectuer l'analyse de signal de niveau supérieur et le traitement, permettant au mètre d'être utilisé dans des conditions complexes de mesure telles que les réservoirs de réaction et la poubelle solide
Principe de fonctionnement d'émetteur de niveau de plus petit radar de l'angle mort 26G pour l'environnement fort de la poussière
Donnée de la mesure : surface d'étanchéité du fond ou de bride de fil.
Note : Quand utilisant la synchronisation de niveau de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (le secteur montré dans D dans la figure).
Caractéristiques de conception d'émetteur de niveau de plus petit radar de l'angle mort 26G pour l'environnement fort de la poussière
◎La taille d'antenne est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
◎presque immunisé contre la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
◎L'environnement sérieux de la poussière a peu d'influence sur le travail du mètre de niveau à haute fréquence.
◎Une longueur d'onde plus courte, une meilleure réflexion sur les surfaces solides inclinées.
◎L'angle de faisceau est petit, l'énergie est concentrée, qui augmente la capacité d'écho et est favorisant pour éviter des objets d'interférence.
◎L'angle mort de mesure est plus petit, pour la petite mesure de réservoir réalisera également de bons résultats.
◎Le rapport signal/bruit élevé, même dans le cas des fluctuations peut également obtenir une meilleure représentation.
le cas des fluctuations peut également obtenir une meilleure représentation.
◎À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique. À haute fréquence, est le meilleur choix pour mesurer le milieu solide et bas de constante diélectrique.
Paramètres techniques d'émetteur de niveau de plus petit radar de l'angle mort 26G pour l'environnement fort de la poussière
Application typique | Occasions avec les matériaux solides, la poussière forte, la cristallisation facile et la condensation |
modèle de produit |
NYRD808 |
Forme d'antenne
|
Bâton, baisse de l'eau, appartement, trompette, surface jetée, lentille
|
Matériel d'antenne | PTFE, 304 316, PP, PFA |
gamme de mesure | 70m |
exactitude de la mesure | 0.05%~0.1%F.S |
Tension d'alimentation électrique | 24VDC (à deux fils, à quatre fils), 220VAC |
sortie de signal |
4… 20mA/HART/RS485/Modbus… |
La température de processus | -40~+250℃ |
Pression de processus |
-0.1~4.0MPa, |
tringlerie de procédure | bride (facultative) |
Interface électrique | M20*1.5, ″ TNP DE ½ |
niveaux de la protection | IP67 (facultatif) |
classification anti-déflagrante | Exia II CT6 GA, Exd II CT6 gigaoctets (voir le certificat pour des détails) |
Note de ※ : Le produit peut être adapté aux besoins du client selon les conditions spécifiques des utilisateurs.
