Détails sur le produit:
|
| Matériel d'antenne: | Antenne lenticulaire, 316L+PTFE (facultatifs) | Chaîne de mesure: | 40M |
|---|---|---|---|
| Exactitude de mesure: | 0.05%-0.1%F.S | La température moyenne: | 、 de -40~+120℃ - 40~+260℃ |
| Connexion de processus: | Parenthèse de、 de bride (facultative) | Pression de processus: | -0.1~2.0MPa |
| Sortie de signal: | 4… 20mA/HART/RS485/Modbus… | Application typique: | Facile à se cristalliser, condensation de rosée, corrosion toxique et forte, poussière forte, catégo |
| Mettre en évidence: | Angle de faisceau d'émetteur de niveau de radar petit,émetteur de niveau de radar de contact de 40m non,Commutateur de niveau du radar IP67 |
||

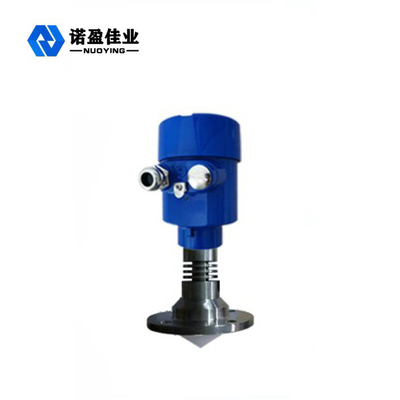

Émetteur de niveau de petit radar de l'angle de faisceau 40m IP67 NYRD-TJ 26G
Principe de fonctionnement de niveau d'émetteur de radar de NYRD-TJ 26G
L'antenne d'un mètre de niveau de radar à haute fréquence émet une impulsion extrêmement étroite de micro-onde. L'impulsion voyage par l'espace à la vitesse de la lumière et rencontre la surface du milieu étant mesuré. Une partie de son énergie est réfléchie de retour et reçue par la même antenne.
L'intervalle entre les impulsions émises et reçues est proportionnel à la distance de l'antenne à la surface du milieu mesuré. En raison de la vitesse extrêmement élevée de propagation des ondes électromagnétiques, l'intervalle entre les impulsions transmises et reçues est très petit (niveau de nanoseconde) et difficile à déterminer. Le mètre de niveau de radar d'à haute fréquence 26G emploie une technologie spéciale de solution de corrélation pour identifier exactement l'intervalle entre les impulsions transmises et reçues, qui calcule plus loin la distance de l'antenne à la surface du milieu mesuré.
Paramètres techniques d'émetteur de niveau de radar de NYRD-TJ 26G
| Application typique | Facile à se cristalliser, condensation de rosée, corrosion toxique et forte, poussière forte, catégorie sanitaire, etc. |
| Matériel d'antenne | Antenne lenticulaire, 316L+PTFE (facultatifs) |
| Chaîne de mesure | 40m |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Alimentation d'énergie | 24VDC (deux lignes, quatre lignes) |
| La température moyenne | -40~+120℃, - 40~+260℃ |
| Connexion de processus | Bride, parenthèse (facultative) |
| Pression de processus | -0.1~2.0MPa |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 (facultatif) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Note : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs.
Caractéristique de conception de niveau d'émetteur de radar de NYRD-TJ 26G
1. Construit avec les matériaux extrêmement stables.
2. Adopt a avancé la mesure de non contact.
3. mesure le niveau des médias liquides et solides.
4. Il peut mesurer tous les médias avec un constant> diélectrique 1,8.
5. chaîne 0… 20m de mesure (peut être prolongé à 35 mètres).
6. adoptant la technologie à deux fils d'alimentation de système et d'énergie de boucle, la tension d'alimentation électrique et le signal de sortie sont transmis par un câble de deux-noyau.
7. Non affecté par bruit, vapeur, poussière, vide et d'autres conditions de travail.
8. Non affecté par des changements de densité, de viscosité et de température moyennes.
