Détails sur le produit:
|
| Matériel d'antenne: | PP/PVDF (facultatif) | Chaîne de mesure: | 35m |
|---|---|---|---|
| Alimentation d'énergie: | 24VDC (deux lignes, quatre lignes) | La température moyenne: | -40~+80℃ |
| Connexion de processus: | Parenthèse de、 de bride (facultative) | Pression de processus: | -0.1~0.3MPa |
| Sortie de signal: | 4… 20mA/HART/RS485/Modbus… | Application typique: | Mesure des liquides agressifs dans de petits navires dans des conditions de traitement simples |
| Mettre en évidence: | Émetteur de niveau de radar liquide corrosif,émetteur de niveau de liquide du radar 26G,Type émetteur du radar IP67 de niveau |
||

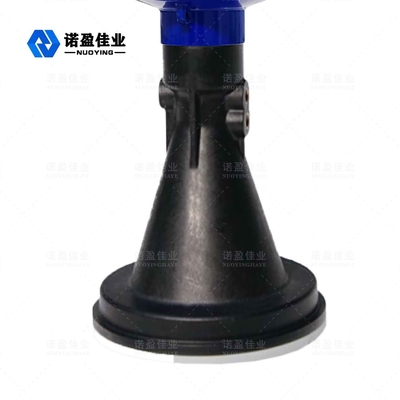

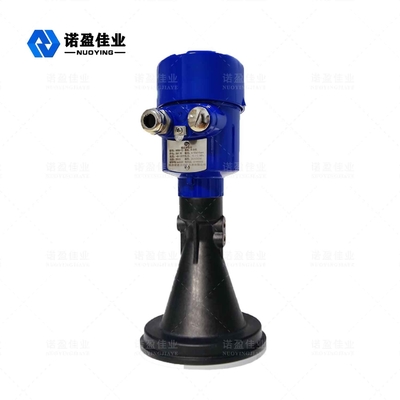

Émetteur de niveau de radar liquide corrosif à haute fréquence de 35m IP67 NYRD87 26G
Principe de fonctionnement de niveau d'émetteur de radar de NYRD87 26G
L'antenne de l'indicateur de niveau de radar à haute fréquence émet des impulsions extrêmement étroites de micro-onde. Cette impulsion propage dans l'espace à la vitesse de la lumière et rencontre la surface du milieu mesuré. Une partie de son énergie est réfléchie de retour et reçue par la même antenne.
L'intervalle entre l'impulsion transmise et l'impulsion reçue est proportionnel à la distance de l'antenne à la surface du milieu mesuré. En raison de la vitesse extrêmement élevée de propagation des ondes électromagnétiques, l'intervalle entre l'impulsion transmise et l'impulsion reçue est très petit (ordre de nanoseconde) et difficile à confirmer. Le mètre de niveau du radar 26G à haute fréquence emploie une technologie relative spéciale de solution qui peut exactement identifier l'intervalle entre l'impulsion transmise et l'impulsion reçue, afin de calculer plus loin la distance de l'antenne sur la surface du milieu mesuré.
Caractéristique de conception de niveau d'émetteur de radar de NYRD87 26G
1. La taille d'antenne est petite, facile à installer ; Radar de non contact, aucun usage, aucune pollution.
2. À peine affecté par la corrosion et la mousse ; Non affecté par les changements moyens de densité, de température et de pression.
3. L'environnement grave de la poussière a peu d'impact sur le fonctionnement du mètre de niveau à haute fréquence.
4. Une longueur d'onde plus courte, une meilleure réflexion pour les surfaces solides inclinées.
5. Petit angle de faisceau et énergie concentrée.
6. L'angle mort de mesure est plus petit, et de bons résultats peuvent être réalisés pour la petite mesure de réservoir.
7. Rapport signal/bruit élevé pour une meilleure représentation même dans des conditions de fluctuation.
Paramètres techniques d'émetteur de niveau de radar de NYRD87 26G
| Application typique | Mesure des liquides agressifs dans de petits navires dans des conditions de traitement simples |
| Matériel d'antenne | PP/PVDF (facultatif) |
| Chaîne de mesure | 35m |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Alimentation d'énergie | 24VDC (deux lignes, quatre lignes) |
| La température moyenne | -40~+80℃ |

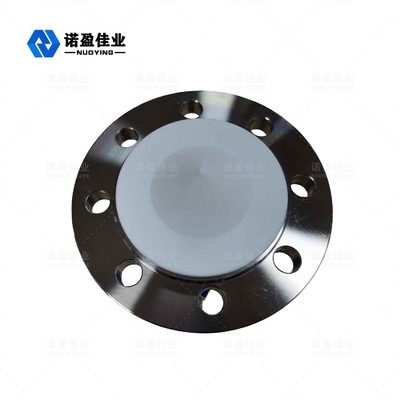

| Connexion de processus | Bride, parenthèse (facultative) |
| Pression de processus | -0.1~0.3MPa |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 (facultatif) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Note : Selon les conditions spécifiques des utilisateurs peuvent être les produits adaptés aux besoins du client de conception.
