Détails sur le produit:
|
| Application typique: | Liquide de processus liquide et haut de la température | Chaîne de mesure: | 35m |
|---|---|---|---|
| La température moyenne: | -40~+300℃ | Interface électrique: | M20×1.5, 1/2 TNP |
| Alimentation d'énergie: | 24VDC (deux lignes, quatre lignes) | Connexion de processus: | bride (facultative) |
| Pression de processus: | -0.1~4.0MPa | ||
| Mettre en évidence: | Émetteur de niveau de radar liquide de mesure,capteur de niveau de réservoir de radar de 35m,Émetteur 6GHz de niveau de GWR |
||

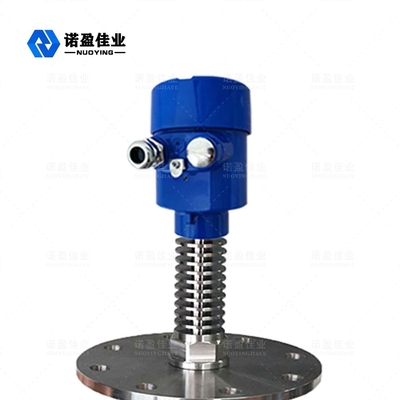

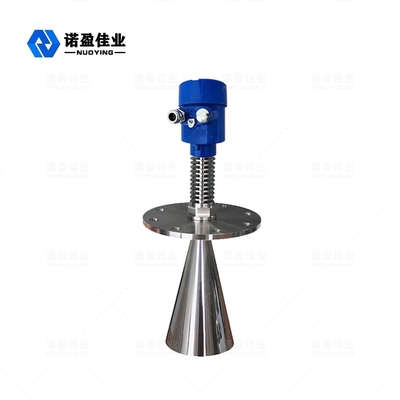

Émetteur de niveau NYRD803S 6GHz d'exactitude de radar liquide de la mesure 35m
Principe de fonctionnement de niveau d'émetteur de radar de NYRD803S 6GHz
Les ondes de radar voyagent à la vitesse de la lumière. Le temps de fonctionnement peut être converti en signal de niveau par les composants électroniques. Une méthode spéciale d'extension de temps assure des mesures stables et précises au cours d'une courte période.
Même en cas de faux échos dans des conditions de fonctionnement complexes, les échos de niveau peuvent être exactement analysés avec la dernière technologie de microprocesseur et logiciel de correction.
Entrée :
L'antenne reçoit les micropulses reflétés et les transmet au circuit électronique. Le microprocesseur traite ce signal et identifie les échos produits par les micropulses sur la surface du matériel. L'identification correcte de signal d'écho est faite par le logiciel d'impulsion, et l'exactitude peut atteindre le niveau de millimètre.
La distance D de la surface du matériau est proportionnelle au voyage T de temps d'impulsion :
D=C×T/2 (C est la vitesse de la lumière)
Puisque la distance E du réservoir vide est connue, le niveau L est :
L=E-D
sortie :
Réglé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à un résultat 4-20mA.
Paramètres techniques d'émetteur de niveau de radar de NYRD803S 6GHz
| Application typique | Liquide de processus liquide et haut de la température |
| Matériel d'antenne | 304 (facultatif) |
| Chaîne de mesure | 35m |
| Alimentation d'énergie | 24VDC (deux lignes, quatre lignes) |
| La température moyenne | -40~+300℃ |
| Pression de processus | -0.1~4.0MPa |
| Connexion de processus | Bride (facultative) |
| Exactitude de mesure | 0.05%-0.1%F.S |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Caractéristique de conception de niveau d'émetteur de radar de NYRD803S 6GHz
1.It adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice d'écho d'écho unique de découverte. Ce produit peut être appliqué à de diverses conditions de travail complexes.
2.Its « écho faux apprenant » la fonction permet à l'instrument d'identifier exactement des échos vrais dans un grand choix de conditions fausses d'écho, ayant pour résultat des résultats précis de mesure.
des modes de connexion 3.Various et les types d'élément de processus de détection peuvent être adaptés aux besoins du client selon les besoins des clients.
4.Using le mode fonctionnant d'impulsion, le produit a extrêmement - basse puissance d'émission et peut être installé dans divers conteneurs en métal et de non-métal sans mal au corps humain et à l'environnement.
Note : Selon les conditions spécifiques des utilisateurs peuvent être les produits adaptés aux besoins du client de conception.
