Détails sur le produit:
|
| Application typique: | mesure de niveau liquide | Chaîne de mesure: | 50~5000mm |
|---|---|---|---|
| Alimentation d'énergie: | 24VDC (15-35V) | La température de processus: | -40~+130℃ |
| Pression de processus: | -0.1~2.0MPa | Sortie de signal: | 4… 20mA/HART/RS485/Modbus… |
| Connexion de processus: | bride, parenthèse (facultative) | Affichage de statut: | Affichage à cristaux liquides (facultatif) |
| Mettre en évidence: | Mètre de niveau de flotteur magnétique,Mètre de niveau 20mA de flotteur liquide,Émetteur de niveau magnétique de sonde |
||

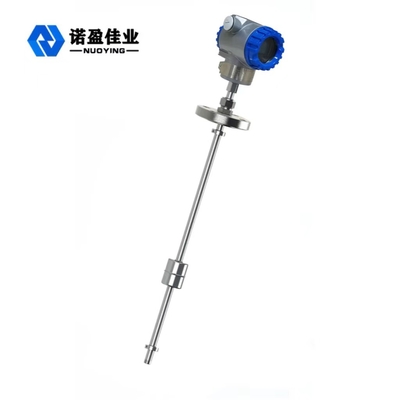

La diverse sonde forme le mètre de niveau NYCFQ de flotteur magnétique liquide de 20mA
Le mètre magnétique de niveau de flotteur utilise le flotteur magnétique de forme annulaire pour monter ou tomber avec le niveau liquide, de sorte que le commutateur tubulaire dans la tige de mesure dominante de l'émetteur soit absorbé et le niveau liquide soit converti en signal électropositif correspondant d'hydroxylamine de sortie, et alors le signal électropositif sera converti en résultat standard à deux fils du signal 4~20mA en ajoutant un module de circuit intégré de transmission dans la boîte de jonction, et le mètre magnétique de niveau de flotteur fournit également l'affichage numérique sur place de LED pour mesurer le niveau liquide. les produits de série sont type de type courant et anti-corrosif et type anti-déflagrant.
Principe de fonctionnement de niveau de mètre de flotteur magnétique de NYCFQ
Les travaux de niveau de mètre de flotteur magnétique basés sur le principe de la flottabilité et de l'accouplement magnétique, avec un ensemble de tubes et de résistances tubulaires de précision à l'intérieur du tube de détection, quand le flotteur magnétique se déplace en haut et en bas le long du tube de détection avec le changement du niveau liquide. Le tube sec situé au niveau liquide dans le tube de détection est mis en marche consécutivement de sorte que la valeur positive électrique de sortie des changements de tube de détection, et le module de circuit de conversion de la boîte de jonction convertisse la valeur de résistance en sortie 4~20mA actuelle.
Caractéristique de conception de niveau de mètre de flotteur magnétique de NYCFQ
1. Opération de structure, vigoureuse et fiable, stable simple.
2. L'affichage indique le niveau liquide en rouge, qui est intuitif, attirant et facile à lire.

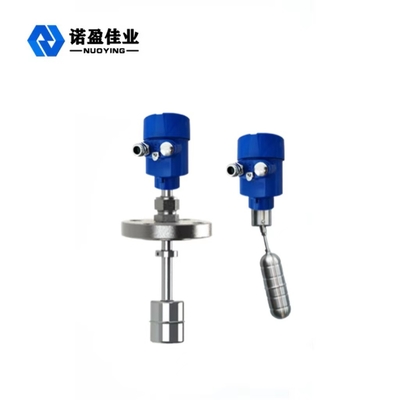

3. De diverses formes d'installation et formes de connexion peuvent être choisies.
4. Gamme étendue de mesure, aucun angle mort dans le processus entier de la mesure.
5. Mesure continue de divers liquides aussi bien que de niveaux moyens à hautes températures, à haute pression, corrosifs et inflammables et explosifs.
6. L'affichage est complètement isolé dans le milieu mesuré, sûr et fiable.
7. Pour la pression et la température spéciales peut être professionnellement conçu.
Paramètres techniques de mètre de niveau magnétique de flotteur de NYCFQ
| Application typique | Mesure de niveau liquide |
| Chaîne de mesure | 50~5000mm |
| Exactitude de mesure | ±1%FS |
| Alimentation d'énergie | 24VDC (15-35V) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~+130℃ |
| Pression de processus | -0.1~2.0MPa |
| Densité moyenne | ³ de 500~2000kg/m |
| Densité moyenne | ≤0.8Pa.s ; 3Pa.s |
| Connexion de processus | bride, parenthèse (facultative) |
| Affichage de statut | Affichage à cristaux liquides (facultatif) |
| Niveau de protection | IP65 |
| Catégorie anti-déflagrante | Exia II CT6 |
Champ de niveau d'application de mètre de flotteur magnétique de NYCFQ
L'indicateur de niveau de flotteur magnétique convient à l'affichage de niveau liquide sur le produit chimique, le pétrole et d'autres conteneurs d'équipement industriel. Actuellement, il a été très utilisé dans la mesure de niveau liquide et le contrôle en pétrole, produit chimique, métallurgie, courant électrique, nourriture, de fabrication industries pharmaceutique, de papier et autres.
