Détails sur le produit:
|
| Les produits modèlent: | NYRD705 | Transmettez la fréquence: | 1.8GHz |
|---|---|---|---|
| Sortie de signal: | 4… 20mA/HART/RS485/Modbus… | La température de processus: | -40~500℃ |
| Pression de processus: | -0.1~2.0MPa | Connexion de procédure: | Bride (facultative) |
| Chaîne de mesure: | 15M | Exactitude de mesure: | ±1mm |
| Mettre en évidence: | Détecteur radar à haute pression de vague guidée,Émetteur de niveau 1.8GHz de vague guidée,Capteur de niveau guidé à hautes températures de radar |
||

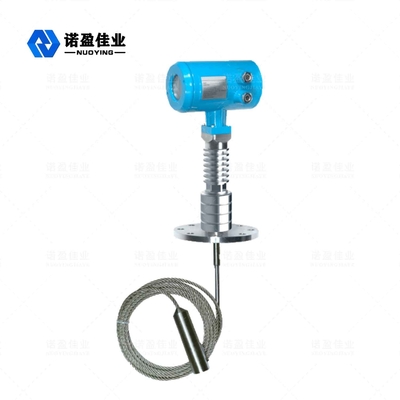

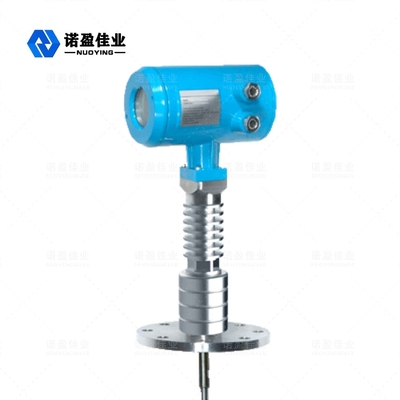

Le niveau à haute pression à hautes températures de radar de vague guidée de NYRD705 1.8GHz dosent la grande caisse bleue
Principe de fonctionnement de niveau de mètre de radar de vague guidée de NYRD705 1.8GHz
Le radar de vague guidée émet l'impulsion à haute fréquence de micro-onde qui a écarté le long du composant de détection (le câble en acier ou la tige en acier), et quand il rencontre le milieu mesuré, dû au changement soudain de la constante diélectrique qui cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Paramètre technique de mètre de niveau de radar de vague guidée de NYRD705 1.8GHz
| Application typique |
Mesure liquide à la haute température et à la haute pression |
| Transmettez la fréquence | 1.8GHz |
| Les produits modèlent | NYRD705 |

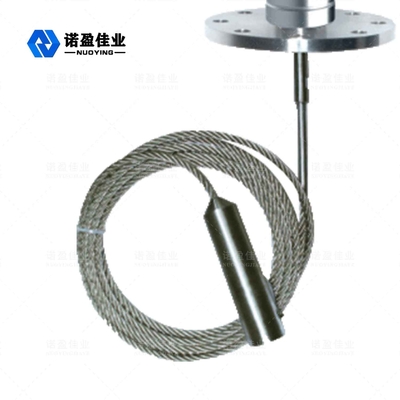

| Type d'antenne | Type de Rod ; Type de câble (facultatif) |
| Matériel d'antenne | 304 316 (facultatif) |
| Échantillonnage d'écho | 55 times/s |
| Chaîne de mesure | 15m |
| Exactitude de mesure | ±1mm |
| Alimentation d'énergie | 24VDC, 220VAC (facultatifs) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
| La température de processus | -40~500℃ |
| Pression de processus | -0.1~2.0MPa |
| Connexion de procédure | Bride (facultative) |
| Niveau de protection | IP67 |
| Catégorie anti-déflagrante | Exia II CT6 GA |
Note : Des produits peuvent être adaptés aux besoins du client selon la condition spécifique des utilisateurs !
Caractéristiques de conception de niveau de mètre de radar de vague guidée de NYRD705 1.8GHz
1. Utilisant le mode de travail d'impulsion, le produit a extrêmement - la basse puissance d'émission, et peut être installé dans divers conteneurs en métal et de non-métal, sans mal au corps humain et à l'environnement.
2. Un grand choix de méthodes de connexion de processus et de composants de détection que les types font les séries 70X ont guidé des indicateurs de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme : milieu à hautes températures, à haute pression et bas de constante diélectrique.
3. L'instrument de niveau de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et la technologie transformatrice unique d'Echo Discovery, la mesure de contact, l'exactitude élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est anti adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
